LQZH系列智慧用电监测装置

产品概述

        LQZH智慧用电监测装置，实现配电回路的全电量监测、计量和电气安全预警，产品同时符合《GB/T 17215.321-2021 静止式有功电能表》、《GB/T 18216.12-2012 配电系统 性能测量和监控设备PMD》、《GB 14287.2-2014 电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、《GB 14287.3-2014 电气火灾监控系统 第3部分 测温式电气火灾监控探测器》等国家标准要求，满足《GB 51348-2019 民用建筑电气设计标准》对配电回路的电量监测、电能计量、电气火灾探测等全方位监控要求。

产品功能

        ① 监测电压、电流、有功、无功、视在功率、功率因数、电网频率、相位角度、需量
        ② 0.2S（D）级高精度计量、双向计量、分相计量、四象限计量
        ③ 总谐波含量，谐波分析（2~31次）
        ④ 1路RS485接口，Modbus-RTU通信协议
        ⑤ 可增选1路剩余电流监测、4路温度监测
        ⑥ 可增选2路开关量输入与2路继电器输出
        ⑦ 可增选复费率功能
        ⑧ 可增选4G或NB无线物联网通信

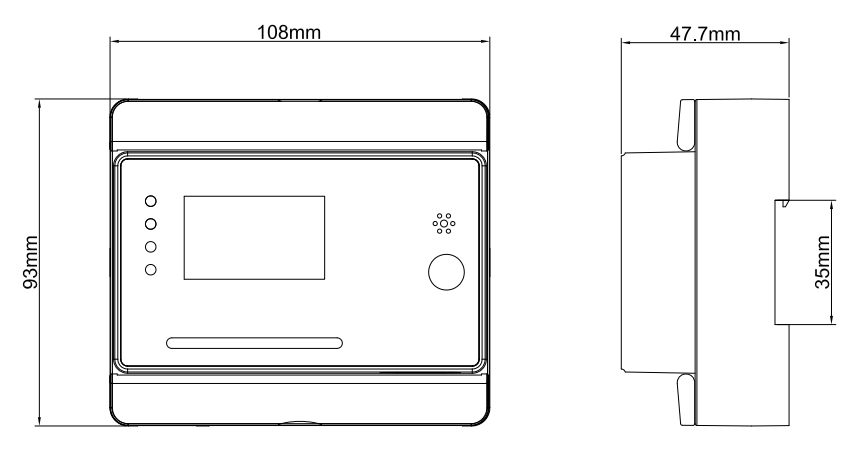

产品尺寸

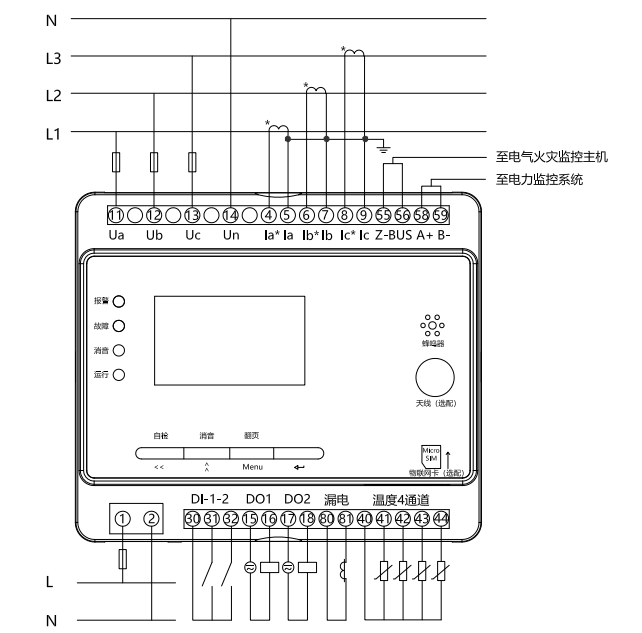

产品接线

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：三相三线、三相四线
         电压输入信号：AC 100V、AC 220V、AC 380V、AC690V
         电压过负荷：持续1.2Un、瞬时2UN/1min
         电流输入信号：AC 5A、333mV
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU或DL/T645协议，波特率默认为9600bps
                           NB-IoT/4G LTE Cat.1无线通信，支持全网通，Coap/UDP/TCP/MQTT等协议和定制协议
         开关量输入：干接点(内置电源)，光耦隔离
         继电器输出：AC 250V/5A，DC30V/5A
         剩余电流监测：测量范围0~5000mA，报警设定范围20~1000mA
         温度监测：NTC热敏电阻，测量范围-50~260℃，报警设定范围55~140℃
         测量精度：电压、电流0.1级，有功电能0.2S（D）级，剩余电流1%，温度±2℃
         工作环境：温度-25~70℃、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV
