LQZH/P 电气综合监控装置

产品概述

        电气综合监控装置采用新一代物联网通信技术和电力电子技术，满足泛在电力物联网时代智慧配电、电气安全、智慧消防等领域对电气终端在线监测产品需求，装置集成多功能电力监测、高精度电能计量、谐波分析、电能质量监测、电气火灾监控、联动报警输出等功能，内置2路现场总线。

产品功能

        ① 监测电压、电流、有功、无功、视在功率、功率因数、电网频率、相位角度、需量
        ② 0.2S（D）级高精度计量、双向计量、分相计量、四象限计量
        ③ 总谐波含量，谐波分析（2~39次）
        ④ 1路RS485接口，Modbus-RTU通信协议
        ⑤ 1路剩余电流监测、4路温度监测
        ⑥ 可增选4路开关量输入与2路继电器输出
        ⑦ 可增选复费率功能
        ⑧ 可增选Z-BUS总线直流载波通信
        ⑨ 可增选消防电源监控2U

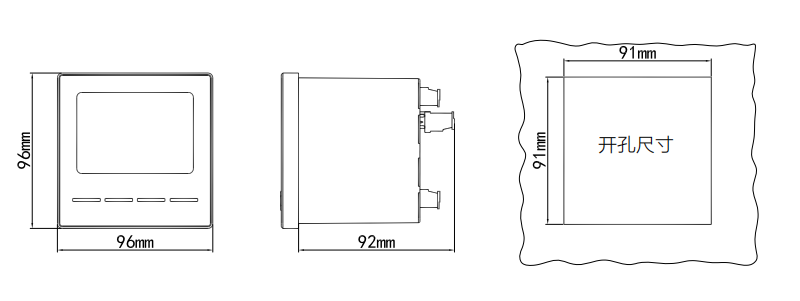

产品尺寸

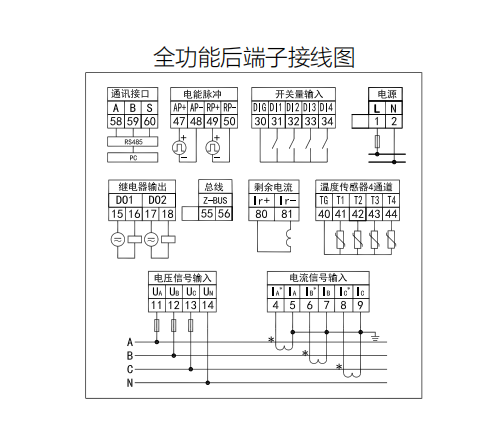

产品接线

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：三相三线、三相四线
         电压输入信号：AC 100V、AC 220V、AC 380V
         电压过负荷：持续1.2Un、瞬时2UN/1min
         电流输入信号：额定值：AC 1A、AC 5A
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU或DL/T645协议，波特率默认为9600bps
                           Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
         开关量输入：干接点(内置电源)，光耦隔离
         继电器输出：AC 250V/5A，DC 30V/5A
         剩余电流监测：测量范围0~5000mA，报警设定范围20~1000mA
         温度监测：NTC热敏电阻，测量范围-50~260℃，报警设定范围55~140℃
         测量精度：电压、电流0.1级，有功电能0.2S（D）级，剩余电流1%，温度±2℃
         工作环境：温度-25~70℃、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV
