LQZH-AFD 配电箱电气综合监控装置

产品概述

        LQZH-AFD配电箱电气综合监控装置，实现楼层区域配电智能监控和电气安全预警。产品符合《GB/T17215.321-2021静止式有功电能表》、《GB/T18216.12-2012配电系统性能测量和监控设备PMD》、《GB14287.2/3/4-2014电气火灾监控系统：剩余电流式、测温式、故障电弧探测器》等标准要求，满足《GB51348-2019民用建筑电气设计标准》对配线箱回路的电量监测、电能计量、电气火灾监控、出线回路故障电弧探测等电气综合监控要求。

产品功能

        ① 1路剩余电流监测、4路温度监测
        ② 32路分体式故障电弧探测功能
        ③ 多功能表功能，监测电压、电流、有功、无功、视在功率、功率因数、电网频率、相位角度、需量
        ④ 0.2S（D）级高精度计量，双向计量、分相计量、四象限无功计量
        ⑤ 总谐波含量、谐波分析（2~31次）、序分量、不平衡度、电压波峰因子、电流K系数、电话谐波因子、变压器降容系数
        ⑥ 1路RS485通信或Z-BUS直流载波通信接口
        ⑦ 可增选4GLTECat.1通信或NB-loT通信
        ⑧ 可增选2路开关量输入、2路继电器输出
        ⑨ 可增选复费率和事件记录

注：1、订货需确定电流输入类型，装置具有5A和333mV两种输入规格，333mV开口式互感器选型见下文
       2、装置标配1路剩余电流、4路温度监测功能，剩余电流互感器及温度传感器需单独订货，选型见下文
       3、RS485通信和Z-BUS直流载波通信二选一，无线通信NB-IoT与4GLTECat.1二选一

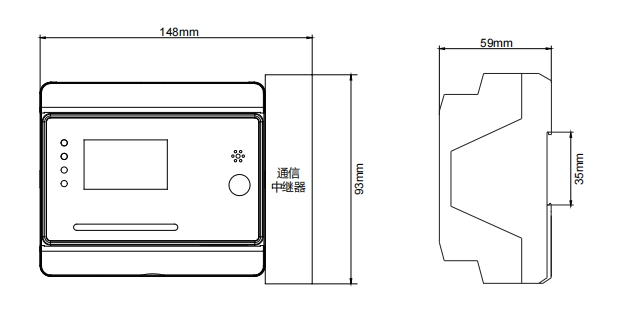

产品尺寸

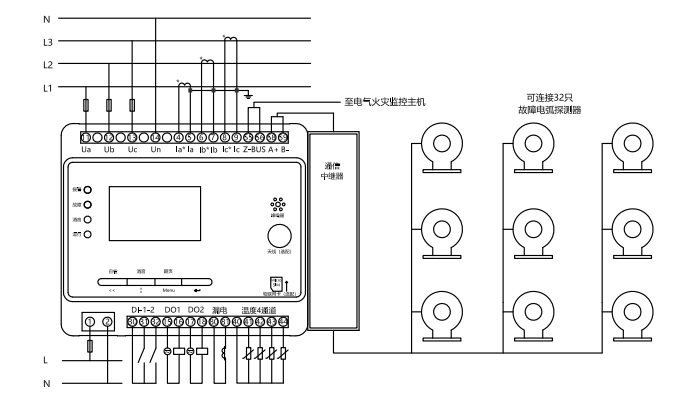

产品接线

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：三相三线、三相四线
         电压输入信号：额定值：AC100V、AC220V、AC380V、AC690V
         电压过负荷：持续1.2Un、瞬时2UN/1min
         电流输入信号：额定值：AC 5A、333mV
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU或DL/T645协议，波特率默认为9600bps
                           Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
                           NB-IoT/4GLTECat.1无线通信，支持全网通，Coap/UDP/TCP/MQTT等协议和定制协议
         开关量输入：干接点(内置电源)，光耦隔离
         继电器输出：AC 250V/5A，DC 30V/5A
         剩余电流监测：测量范围0~5000mA，报警设定范围20~1000mA
         温度监测：NTC热敏电阻，测量范围-50~260℃，报警设定范围55~140℃
         测量精度：电压、电流0.1级，有功电能0.2S（D）级，剩余电流1%，温度±2℃
         工作环境：温度-25~70℃、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV

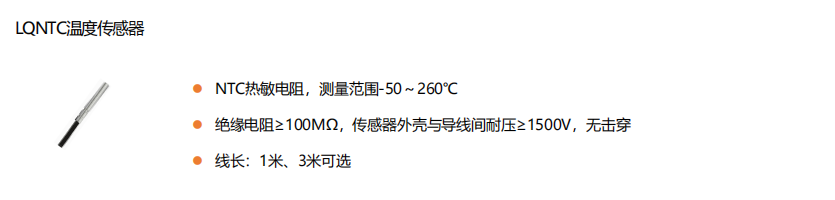

配套产品
