LQZ系列集成式电力仪表

产品概述

        LQZ系列集成式电力仪表为配电革命而生，助力配电智能化，提供集成、简约、可靠、强大的技术解决方案，为配电行业智能化提供省钱好用的新产品，满足电量监测、能源管理、电气安全预警、报警遥控等要求。

产品功能

        ① 电压、电流、有功、无功、视在功率、功率因数、频率、相位、需量监测；双向有功、分相有功、四象限无功、复费率电能计量
        ② C级(0.5S)级高精度电能计量，双向、分相、四相限计量开关量输入和继电器输出，支持联动、遥控、报警输出
        ③ 谐波分析、序分量、不平衡度、偏差、波峰系数、K系数等高亮分合闸信号指示（替代分合闸信号灯，内置电源）
        ④ RS485通信,Modbus和DL/T645协议
        ⑤ 可增选高亮分合闸信号灯指示
        ⑥ 可增选6点双重绝缘测温
        ⑦ 可增选2路开关量输入
        ⑧ 1路继电器联动或遥控输出
        ⑨ SOE事件记录和分时计费功能
        ⑩ 默认为三相四线接法，应用于三相三线接法时需要备注说明（V33），出厂后不能调整

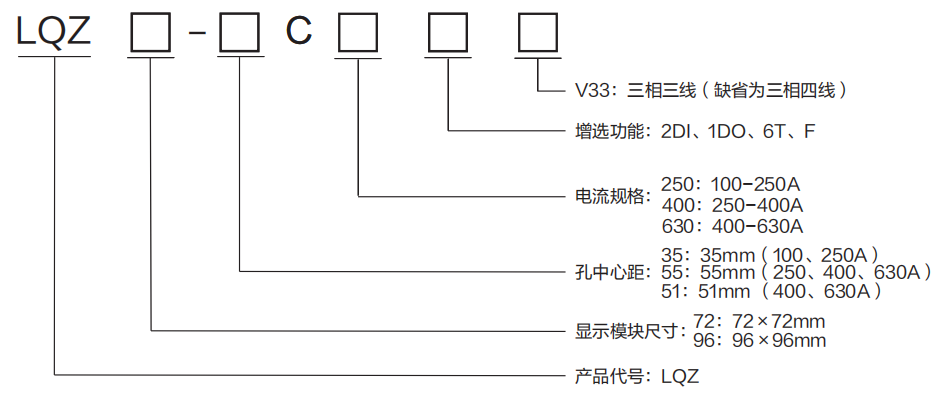

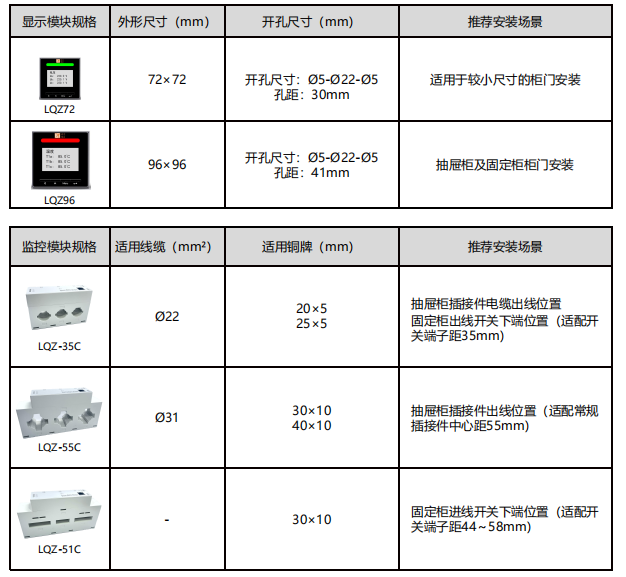

产品选型

产品应用

产品尺寸

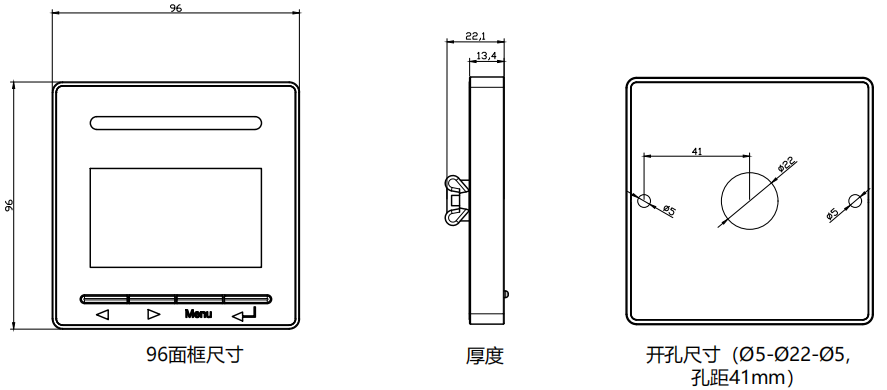

        96型显示模块尺寸

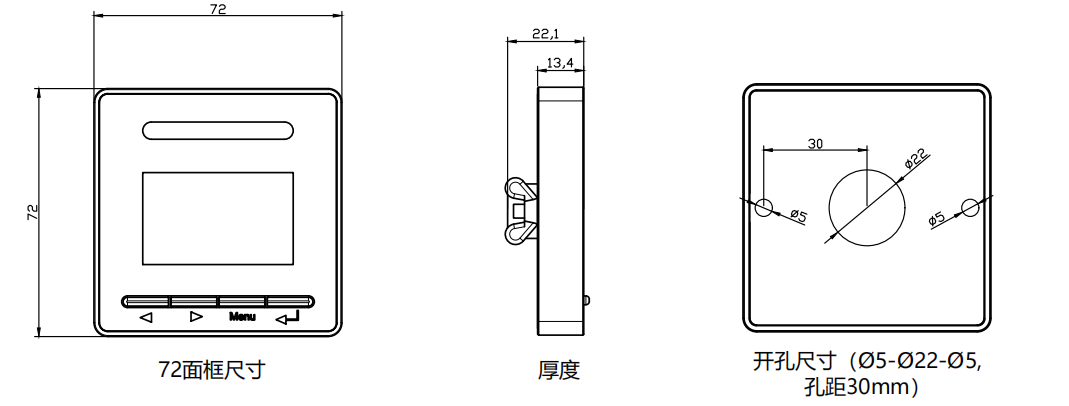

        72型显示模块尺寸

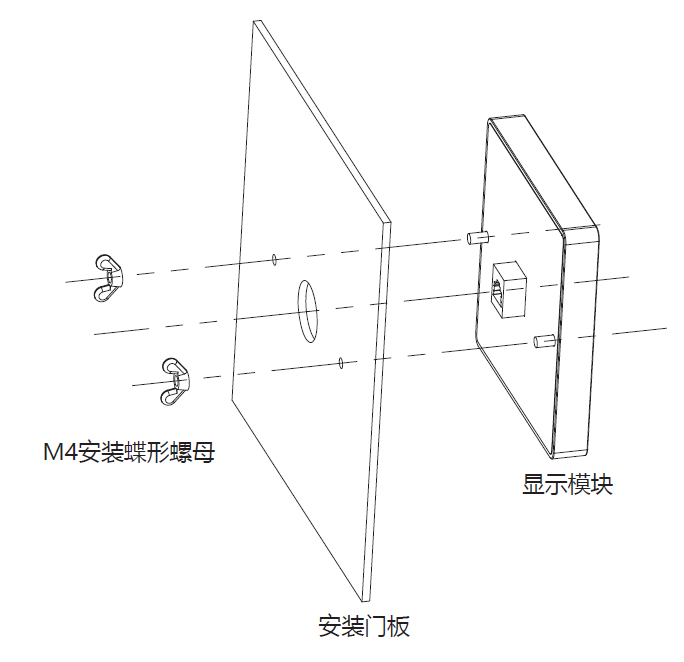

        显示模块安装示意图

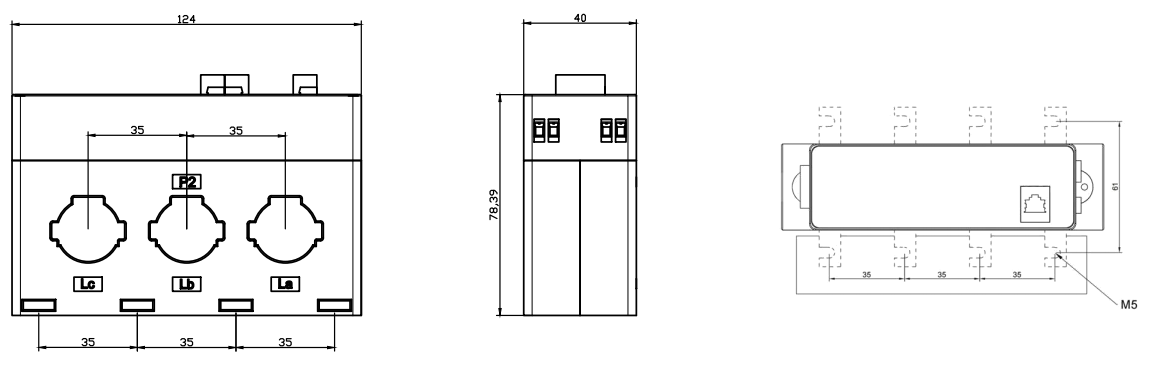

        35Cxx检测模块尺寸 适用于250A及以下电流规格的电缆或铜排

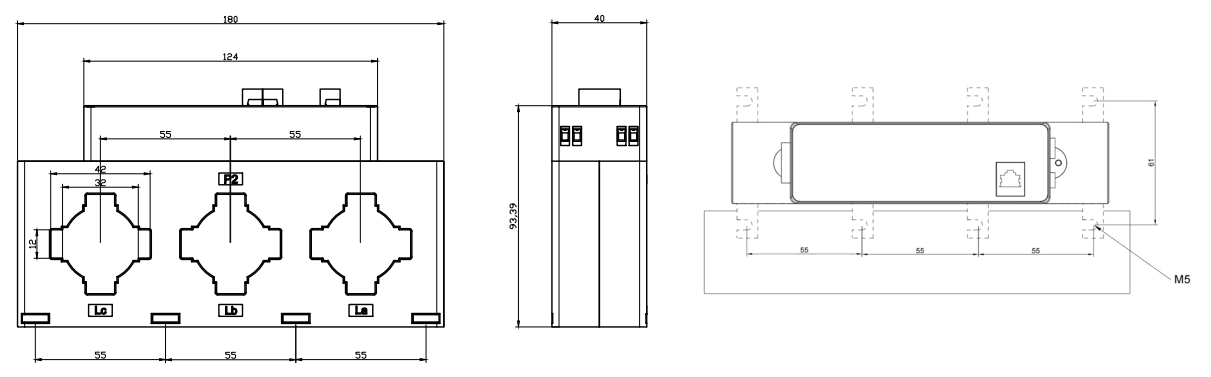

        55Cxx检测模块尺寸 适用于630A及以下电流规格的铜排

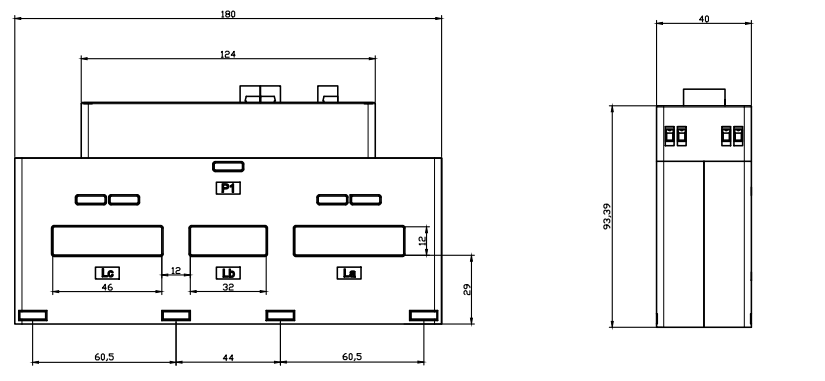

        51Cxx检测模块尺寸 适用于400A及630A塑壳开关

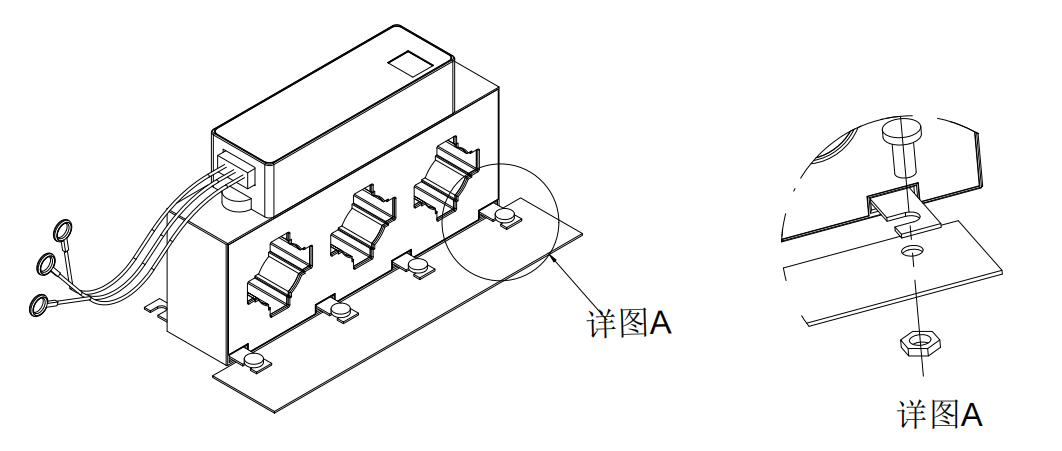

        监控模块安装示意图

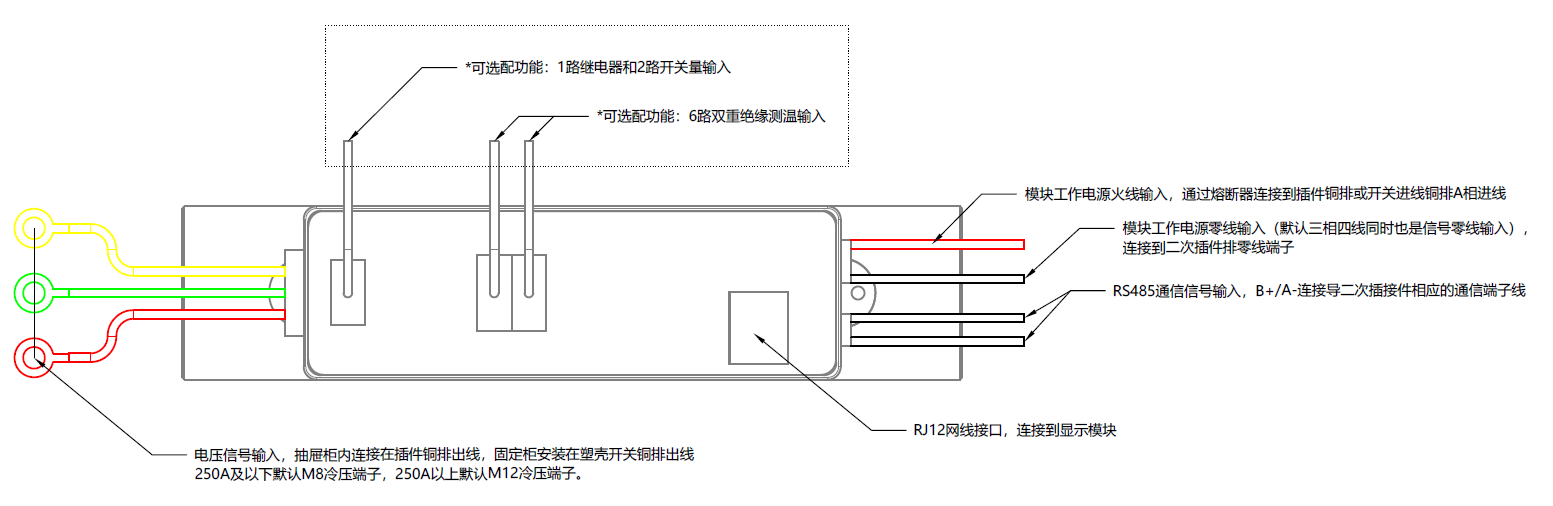

        产品接线图

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：默认为三相四线接法，应用于三相三线接法时需要备注说明（V33），出厂后不能调整
         测量精度：电压、电流：0.2%；
                           功率：0.5%；
                           频率：+/-0.02Hz；
                           有功电能：C级（0.5S）级；
                           无功电能：2级；
                           温度：+/- 2℃
         电压信号：额定值：220/380V AC；
                           输入阻抗：＞1.7MΩ；
                           功耗：＜0.1W；
                           过载：持续1.5倍，瞬时2倍(＜1min)；
                           频率范围：45~65Hz
         电流信号：额定值： AC 100、250、400、630A；
                           >输入阻抗：0(穿孔式)；
                           功耗：＜0.01W；
                           过载：持续2倍，瞬时值10倍(＜5s)
         测温信号：测温范围：-20~150℃；
                           绝缘等级：双重加强绝缘3kv+1.5kV
         通信方式：接口类型：RS485通信，1200~19200bps；
                           通信协议：Modbus-RTU和DL/T645
         环境特性：运行温度：-25~70℃；
                           存储温度：-40~85℃；
                           运行湿度：5%~93%，无凝露；
                           污染等级：2；
                           测量类别：CAT Ⅲ，用于(220/380)V AC配电系统
         产品壳体：阻燃等级：VO
                           壳体耐温：耐温125℃
