LQMP-33 电动机保护器

产品概述

         LQMP-33系列综合型低压电动机保护器由保护器主机、显示模块、三相电流互感器三部分组成。保护器主机可以脱离显示模块运行，实现测量、保护、电动机启停控制和远程通信等功能。适用于电力、冶金、石油炼化、化工、制造、轻工业等诸多行业。

产品功能

         ①具有启动超时、过载、堵转、断相、不平衡、接地故障、短路、欠载、过压、欠压、相序保护、溢出故障跳断路器等保护功能
         ②点阵式液晶以及高亮指示灯结合显示运行状态及数据
         ③1路RS485接口，Modbus-RTU协议通信
         ④多种控制模式可选
         ⑤1路4～20mA模拟量输出
         ⑥监测电压、电流、有功、无功功率、电网频率、功率因数
         ⑦提供8路开关量输入采集和4路继电器输出
         ⑧具有8条带时标的故障事件记录
         ⑨监测电压、电流、有功、无功功率、电网频率、功率因数
         ⑩有功、无功电度计量
         ⑪可增选漏电保护
         ⑫可增选抗晃电
         ⑬可增选tE时间保护
         ⑭可增选温度保护
         ⑮可增选Profibus-DP
         ⑯可增选第2路Modbus
         ⑰可增选10路DI监测

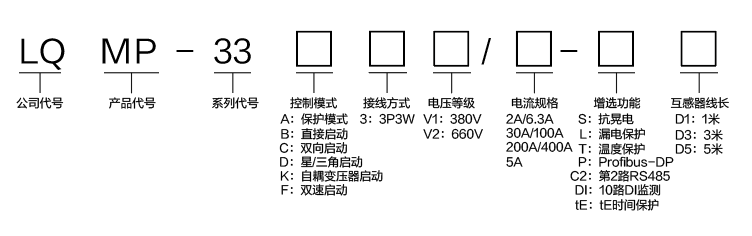

产品选型

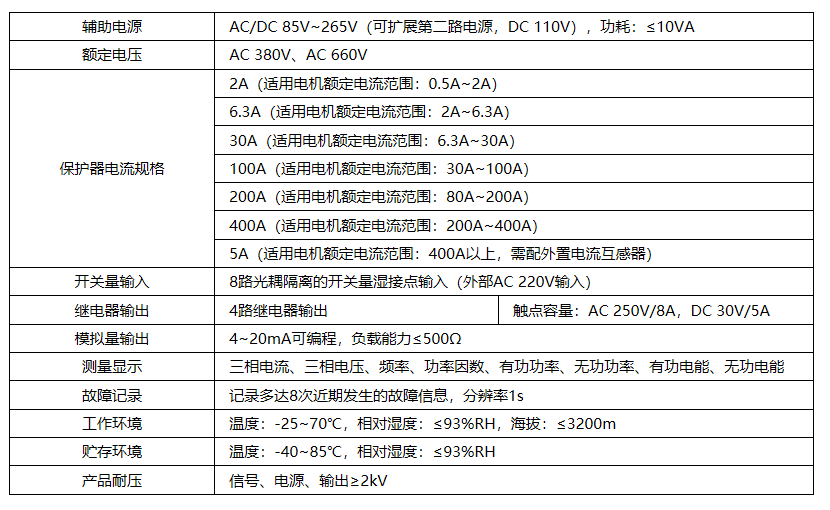

技术指标

产品尺寸

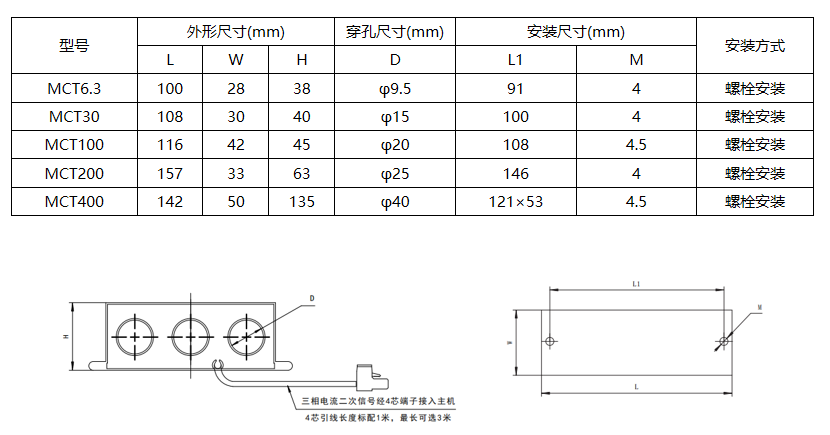

自带互感器尺寸

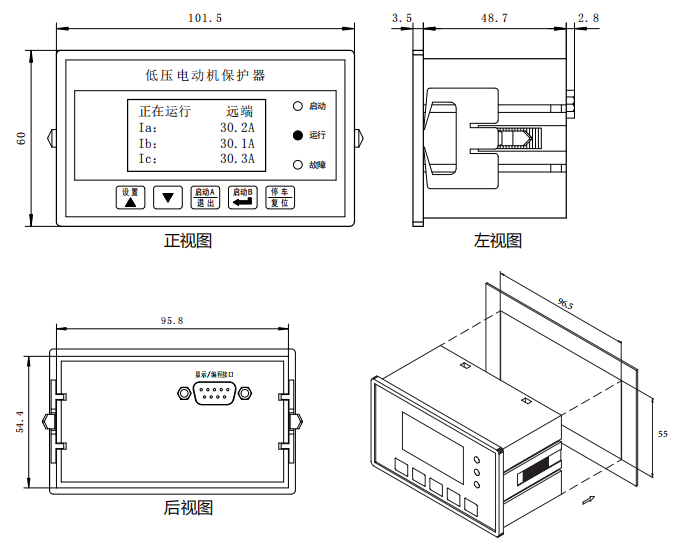

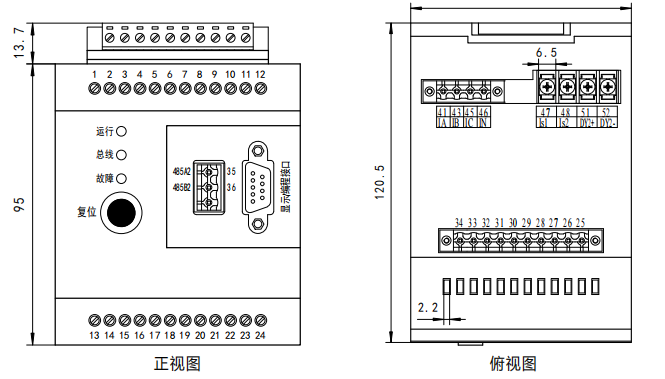

电动机保护器尺寸

显示模块尺寸

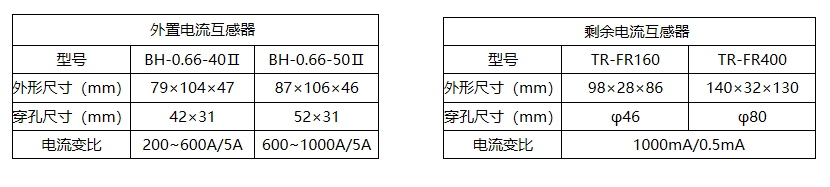

增选配件

产品接线

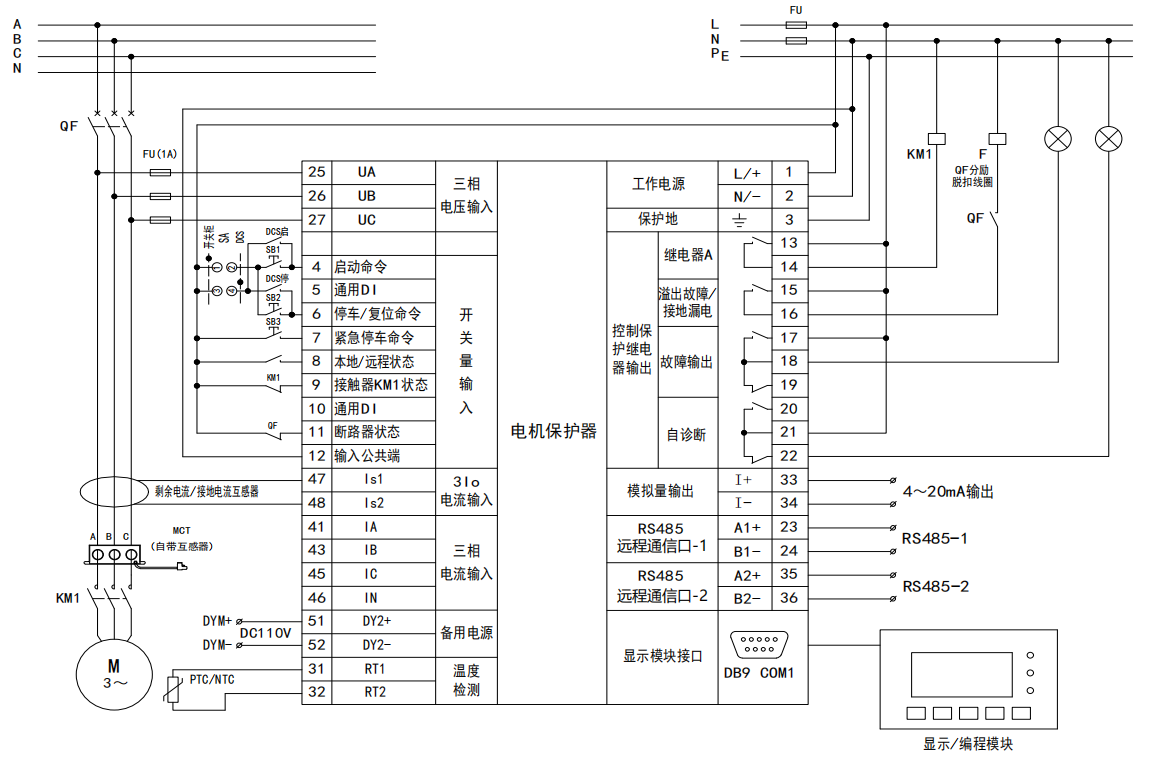

直接启动模式典型接线图

         保护控制逻辑：直接启动模式下，保护器上电进入启动就绪状态，显示模块显示“直接启动”。当保护器收到启动命令时，内部继电器A吸合，则接触器KM1得电吸合，启动过程中“启动”灯亮，显示 “正在启动”；启动结束，“启动”灯灭，“运行”灯亮，显示模块显示“正在运行”。当保护器收到停车命令，或者有保护跳闸动作发生时，继电器A断开，接触器KM1 释放，电动机停车；停车过程结束后，进入启动就绪状态时，显示模块显示“直接启动”。故障跳闸后需按复位键3秒以上方可清除故障指示。

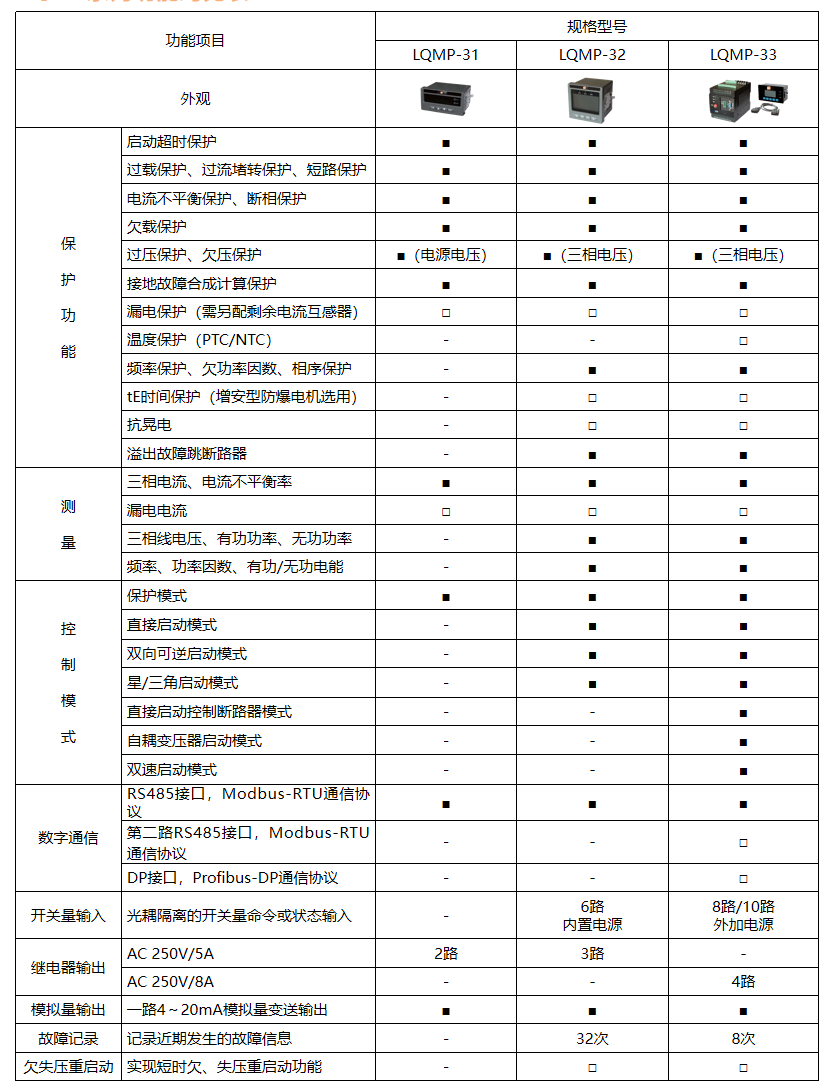

LQMP系列功能对比表
