LQMP-32 电动机保护器

产品概述

         LQMP-32电动机保护器是我公司针对低压电动机的各种故障特性而研发的一款电动机保护器，是一款具有高性价比，稳定可靠，集测量、保护、控制、通信为一体的低压电动机保护器。适用于电力、冶金、石油炼化、化工、制造、轻工业等诸多行业。

产品功能

         ①具有启动超时、过载、堵转、断相、不平衡、接地故障、短路、欠载、过压、欠压、溢出故障跳断路器等保护功能
         ②1路RS485接口，Modbus-RTU协议通信
         ③1路4～20mA模拟量输出
         ④多种控制模式可选
         ⑤监测电压、电流、有功、无功功率、电网频率、功率因数
         ⑥有功、无功电度计量
         ⑦提供6路开关量输入采集和3路继电器输出
         ⑧具有32条带时标的故障事件记录
         ⑨可增选漏电保护
         ⑩可增选抗晃电
         ⑪可增选tE时间保护

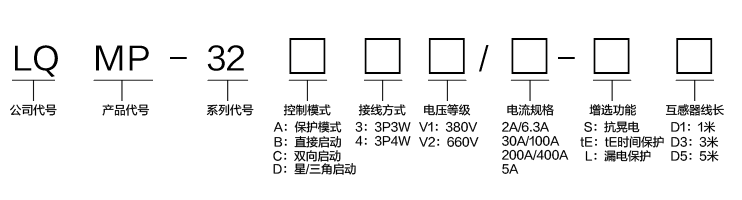

产品选型

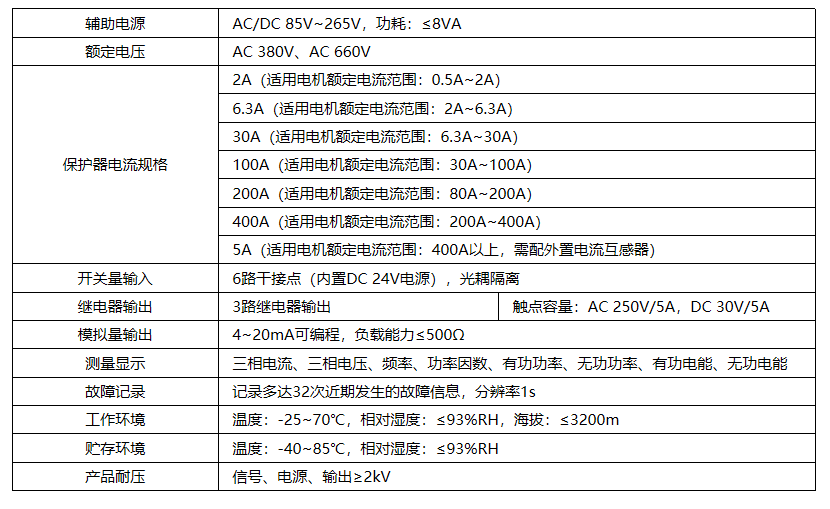

技术指标

产品尺寸

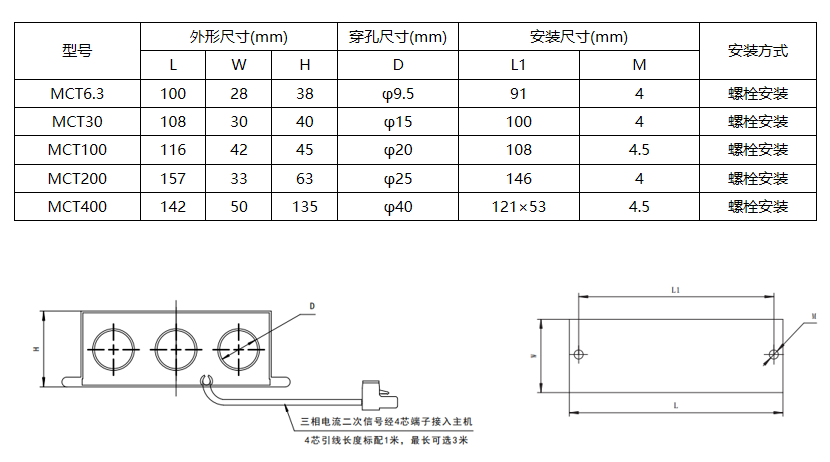

自带互感器尺寸

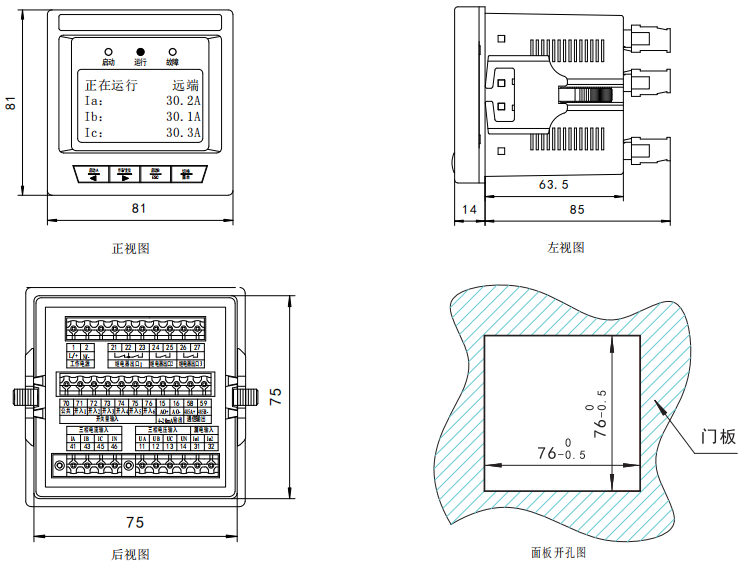

电动机保护器尺寸

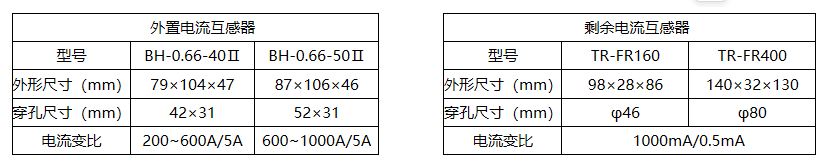

增选配件

产品接线

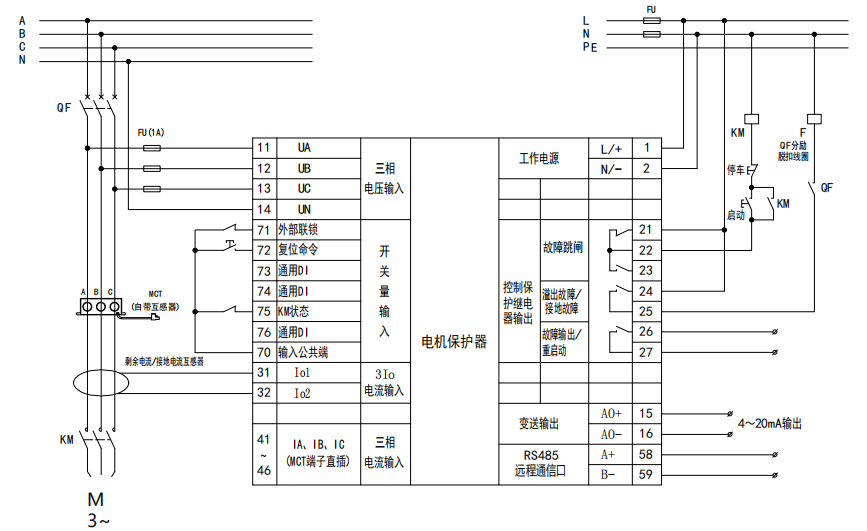

保护模式典型接线图

         保护控制逻辑：保护模式下，保护器继电器DO1常闭接点(21# 22#)串联在接触器KM的线圈回路中，当保护器保护动作时，继电器DO1常闭点断开，接触器KM释放，电动机停车。

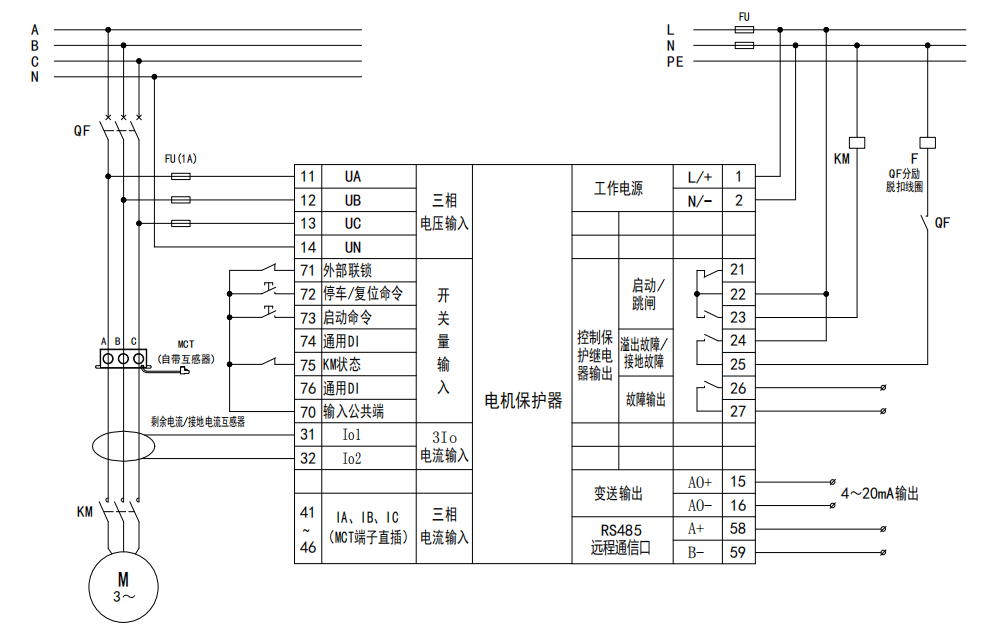

直接启动模式典型接线图

         保护控制逻辑：直接启动模式下，当保护器上电后进入启动就绪状态，保护器显示“直接启动”。当保护器收到启动命令时，内部继电器DO1 (22# 23#) 吸合，则接触器KM得电吸合，启动过程中“启动” 灯亮，显示“正在启动”；启动结束，“启动”灯灭，“运行”灯亮，保护器显示“正在运行”。当保护器收到停车命令，或者有保护跳闸动作发生时，继电器DO1断开，接触器KM释放，电动机停车；停车过程结束后，进入启动就绪状态时，保护器显示“直接启动”。故障跳闸后需按复位键3秒以上方可清除故障指示。
