LQHT系列智能配电监控装置

产品概述

        LQ96HT/72HT是为智能配电柜、预智柜定制开发的新一代智能配电监控装置，产品不仅集成了传统电力仪表全电量监测、电能计量等功能，内置超高亮度分闸、合闸指示灯，可替代传统信号灯，集成6点测温功能，不间断监测配电柜关键母排插接处或电缆接头处升温，具备过欠压、过流、超温报警联动功能，装置具备完善的谐波和电力质量监测、事件记录追溯分合闸动作、超温报警等。产品适用于各类智能配电系统，广泛应用于工业、商业、民用供配电系统。

产品功能

        ① 电压、电流、功率、频率、需量、相位等全电量监测
        ② 双向有功、分相有功、四象限无功、复费率电能计量
        ③ 谐波、序分量、不平衡度、波峰因子、K系数等电量质量参数监测
        ④ 开关量输入和继电器输出，支持联动、遥控、报警输出
        ⑤ 母排插接或电缆接头6点测温（进线和出线）
        ⑥ 高亮分合闸信号指示（替代分合闸信号灯，内置电源）
        ⑦ 96条SOE事件记录功能，支持分闸、合闸、超温报警等
        ⑧ 中文图形液晶显示，96型和72型两种尺寸结构
        ⑨ RS485通信接口，Modbus-RTU和DL/T 645协议规约
        ⑩ 高精度0.2S（D）级和长寿命设计，提供5年超长质保

产品尺寸

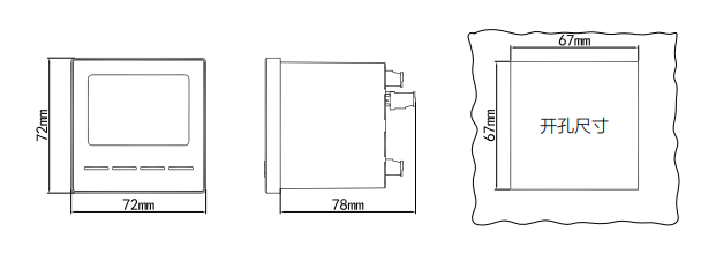

        LQ72HT尺寸

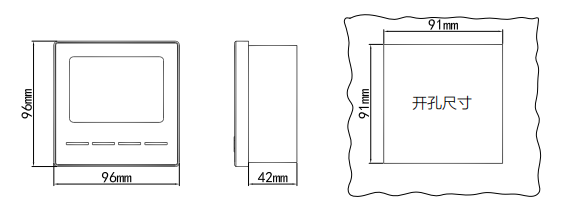

        LQ96HT尺寸

产品接线

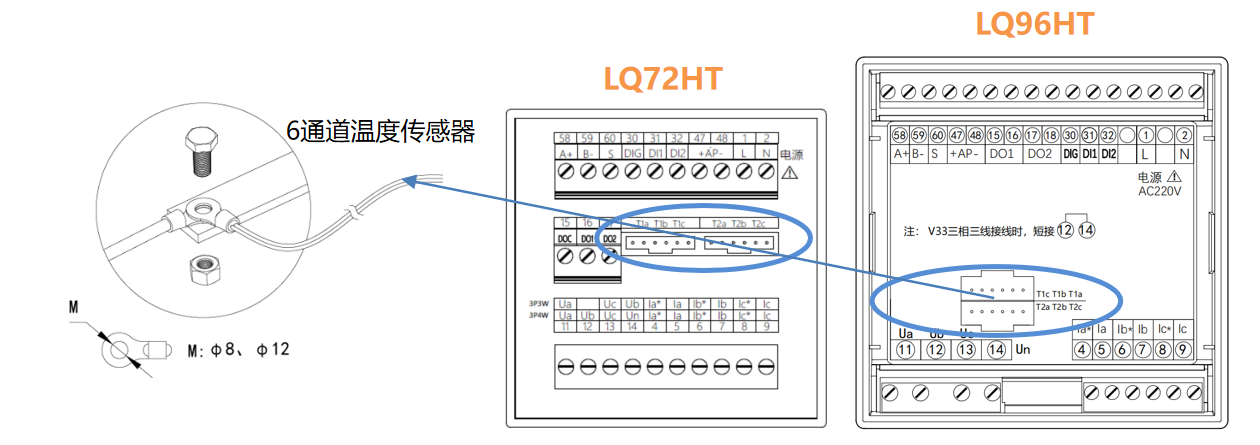

        接线示意图

配套产品

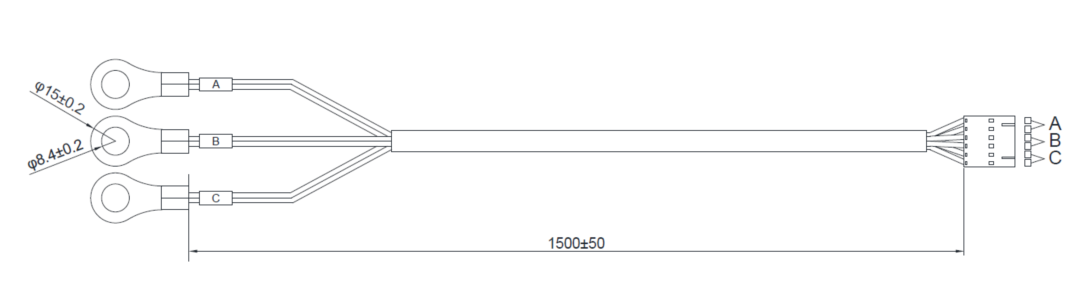

LQNTC100K-3M8L1500 / 3M12L1500

         测温范围：-20~+150摄氏度
         绝缘电阻：绝缘电阻≥100MΩ，传感器外壳与导线间耐压≥1500V，无击穿
         定制要求：默认线长1.5米，冷压接头M8/M12可选

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：三相三线、三相四线
         电压输入信号：AC 100V、AC 220V、AC 380V
         电压过负荷：持续1.2Un，瞬时2Un/1min
         电流输入信号：AC 1A、AC 5A
         电流过负荷：过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU和DL/T645协议，波特率默认为9600bps
         温度传感器输入：NTC100K定制组合温度传感器，绝缘耐压1500V
         开关量输入：干接点（内置电源），光耦隔离
         继电器输出：触点容量（阻性）：AC 250V/5A，DC 30V/5A
         测量精度：电流、电压：0.1级，有功电能：0.2S（D）级
         运行环境：温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
         存储环境：温度：-40~85℃，相对湿度：≤93%RH
         产品耐压：信号、电源、输出≥2kV
