LQF610电气火灾监控探测器

产品概述

         LQF610电气火灾监控探测器由剩余电流互感器和探测器主体组成，当探测器监测到剩余电流超过报警值时，探测器通过Z-BUS直流载波通信总线将剩余电流实时信息上传至消防控制室的LQF6000B电气火灾监控设备。

产品功能

         ①剩余电流实时监测
         ②采用Z-BUS直流载波通信技术，总线供电和通信
         ③主回路电流0~2500A规格，支持电缆和铜排
         ④报警、故障、通信和运行LED状态指示灯
         ⑤报警自动保持，故障自动恢复
         ⑥可增选1路温度监测

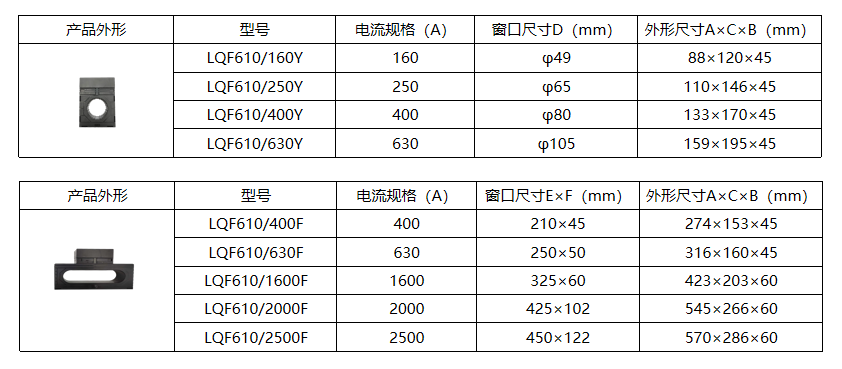

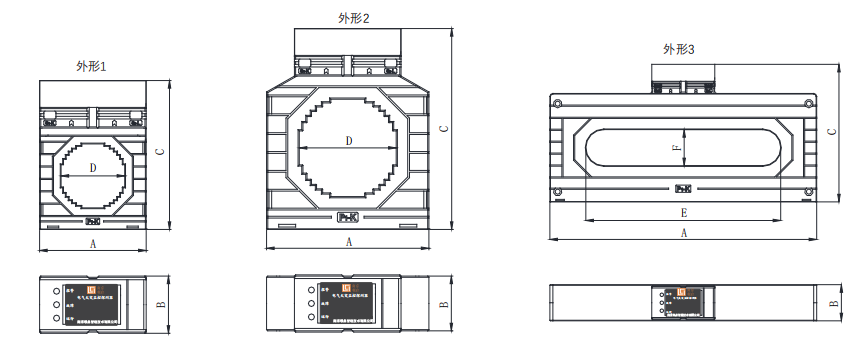

产品尺寸

产品安装方式及接线示意图

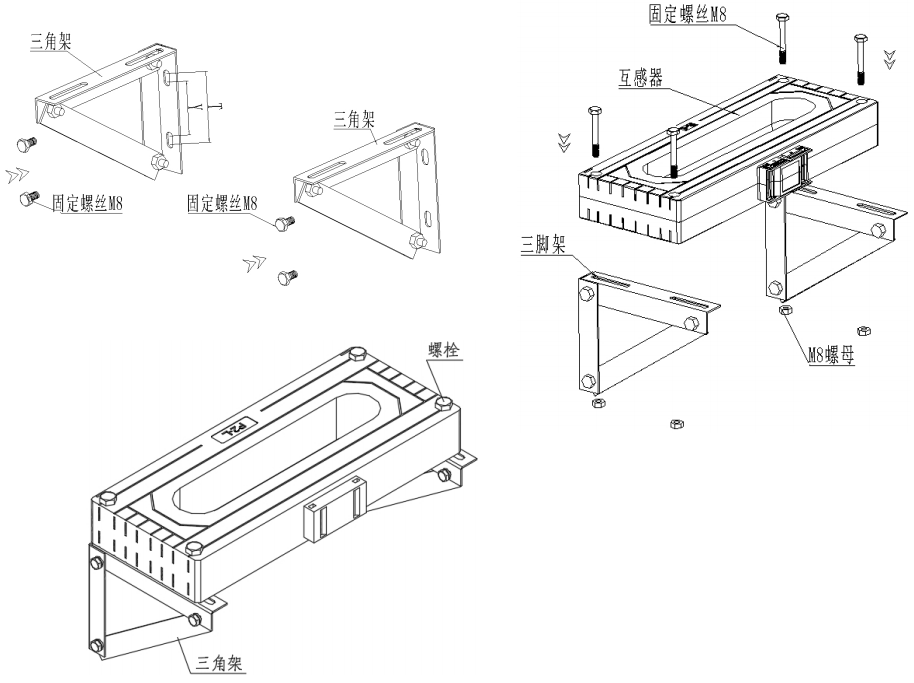

LQF610/1600F及以上规格三脚架安装示意

配套产品

LQNTC100K温度传感器

         ①NTC热敏电阻，测量范围-50～260℃
         ②绝缘电阻≥100MΩ，传感器外壳与导线间耐压≥1500V，无击穿
         ③线长：1米、3米可选择

技术参数

         辅助电源：DC 24V（Z-BUS直流载波通信总线供电
         功耗：≤0.12VA
         显示方式：报警、故障、通信和运行LED状态指示灯
         通信方式：Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
         总线线缆规格：ZR-RVSP2×1.5mm²及以上
         剩余电流监测：测量范围：0~5000mA，报警设定范围：20~1000mA
         温度监测：NTC热敏电阻，测量范围：-50~260℃，报警设定范围：45~140℃
         工作环境：温度：-25~70℃，相对湿度：≤93%RH，海拔：＜3200米
         绝缘电阻：总线端子对外壳电阻≥100MΩ
         产品耐压：总线端子与外壳接地≥AC 2500V
         安装方式：导轨安装或螺丝固定安装
