LQ741 智慧电容监测模块

产品概述

        LQ741智慧电容监测模块是我公司为确保电力电容器安全运行而研制开发的新产品，产品具有12路电容器电流测量、电容器衰减度测量、衰减报警、报警记录、RS485通信等功能。

产品功能

         ①12路电容器电流监测
         ②电容器衰减测量
         ③具备声光报警指示和中文图形液晶显示
         ④1路RS485接口，Modbus-RTU协议通信功能

技术指标

         辅助电源：输入范围：AC/DC 80~270V，功耗：≤5VA
         电压信号额定值：AC 220V、AC 380V
         电压信号过负荷：持续1.2Un，瞬时2Un/1min
         电流信号额定值：333mV（333mV开口式互感器选型见下文）
         电流信号过负荷：持续1.2In，瞬时10In/5s
         输入信号频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU协议，波特率默认为9600bps
         测量精度：电流、电压：0.5级
         工作环境：温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
         贮存环境：温度：-40~85℃，相对湿度：≤93%RH
         产品耐压：信号、电源、输出≥2kV

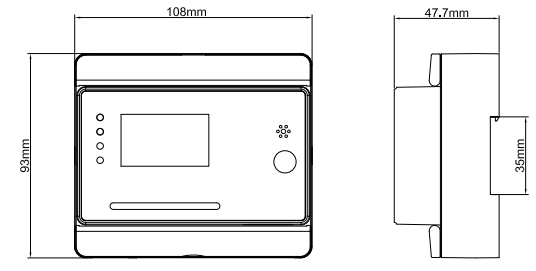

产品尺寸

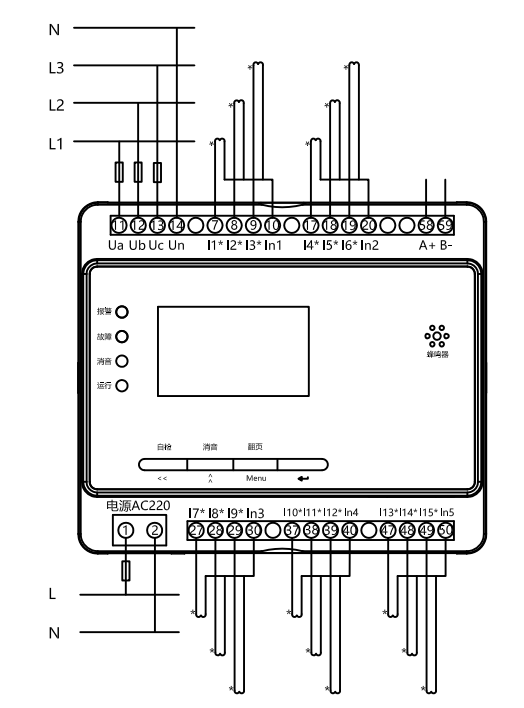

产品接线

配套产品
