LQ404系列多回路故障电弧探测器

产品概述

        LQ404多回路故障电弧探测器应用于电气火灾监控领域，可实现32路故障电弧探测，当检测到存在引起火灾的故障电弧时，探测器发出声光报警，并将报警信息上传至上级监控设备。适用于各类公共建筑、商业民用建筑、九小场合的末端供电回路电气安全综合防护。

产品功能

        ① 32路分体式故障电弧探测功能，多特征融合的故障电弧算法
        ② 中文图形LCD显示
        ③ 声光报警，装置本地报警策略设置
        ④ 1路RS485接口，Modbus-RTU通信协议
        ⑤ 可增选主回路1路剩余电流监测与4路温度监测功能
        ⑥ 可增选全电量+电能计量功能
        ⑦ 可增选复费率与事件记录功能
        ⑧ 可增选4G或NB无线物联网通信

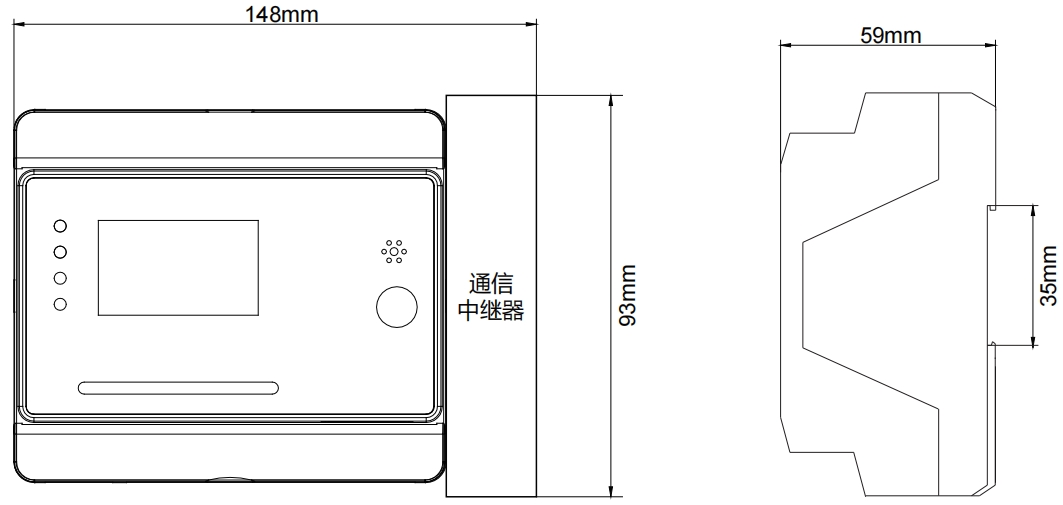

产品尺寸

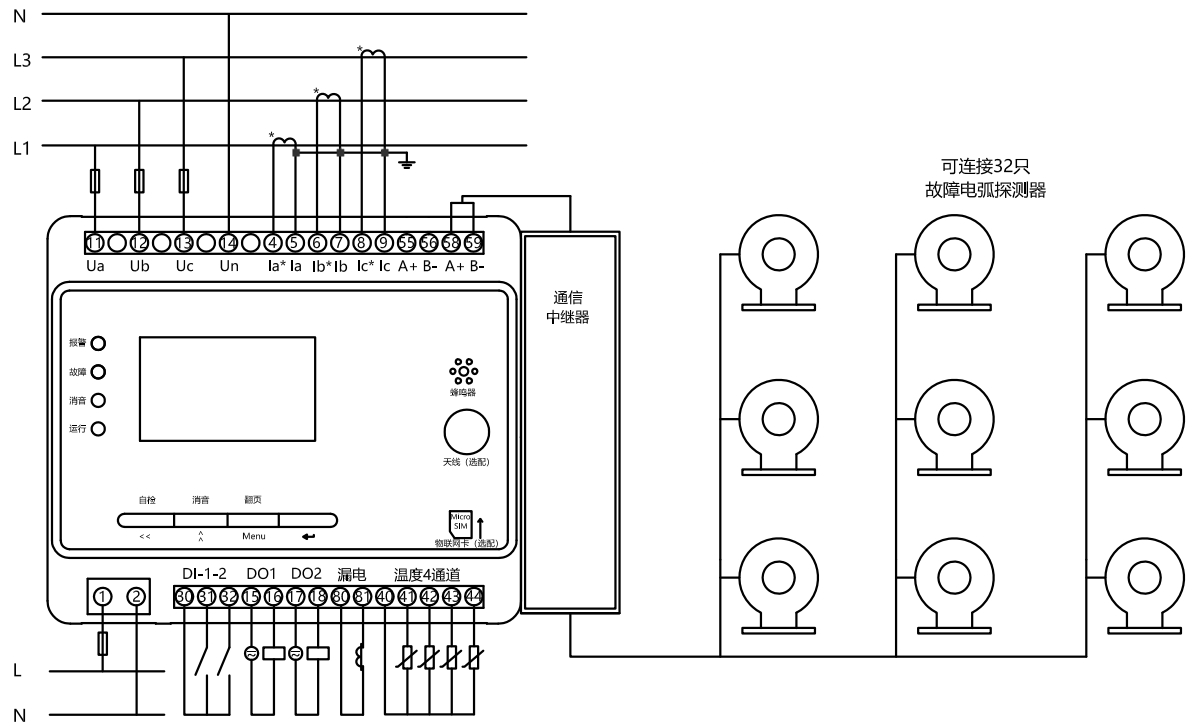

产品接线

技术指标

         辅助电源：AC/DC 80~270V
         电压输入信号：AC 220V
         电压过负荷：持续1.2Un
         电流输入信号：AC 5A、333mV
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU波特率默认为9600bps
                           NB-IoT/4G LTE Cat.1无线通信，支持全网通，Coap/UDP/TCP/MQTT等协议和定制协议
         测量精度：电压、电流0.1级，有功电能0.2S（D）级，剩余电流1%，温度±2℃
         工作环境：温度-25~70℃、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV
