LQ403系列多功能故障电弧探测器

产品概述

        LQ403多功能故障电弧探测器能够精准探测电气线路中存在引起电气火灾隐患的串联电弧和并联电弧，实时声光报警并传输报警信号到消控室的电气火灾监控设备主机。探测器内置联动开关，支持故障电弧联动保护功能，支持远程控制。产品符合国家标准《GB 14287.4 故障电弧探测器》，满足国家标准《GB 51348-2019 民用建筑电气设计标准》第13.5.5条中对商超、市场等末端配电探测保护的规定。

产品功能

        ① 故障电弧监测（包括故障并联电弧、故障串联电弧）
        ② 中文图形LCD显示
        ③ 声光报警，装置本地报警策略设置
        ④ 1路RS485接口，Modbus-RTU通信协议
        ⑤ 可增选内置剩余电流监测与内置温度监测功能
        ⑥ 可增选全电量+电能计量功能
        ⑦ 可增选磁保持继电器功能
        ⑧ 可增选4G或NB无线物联网通信

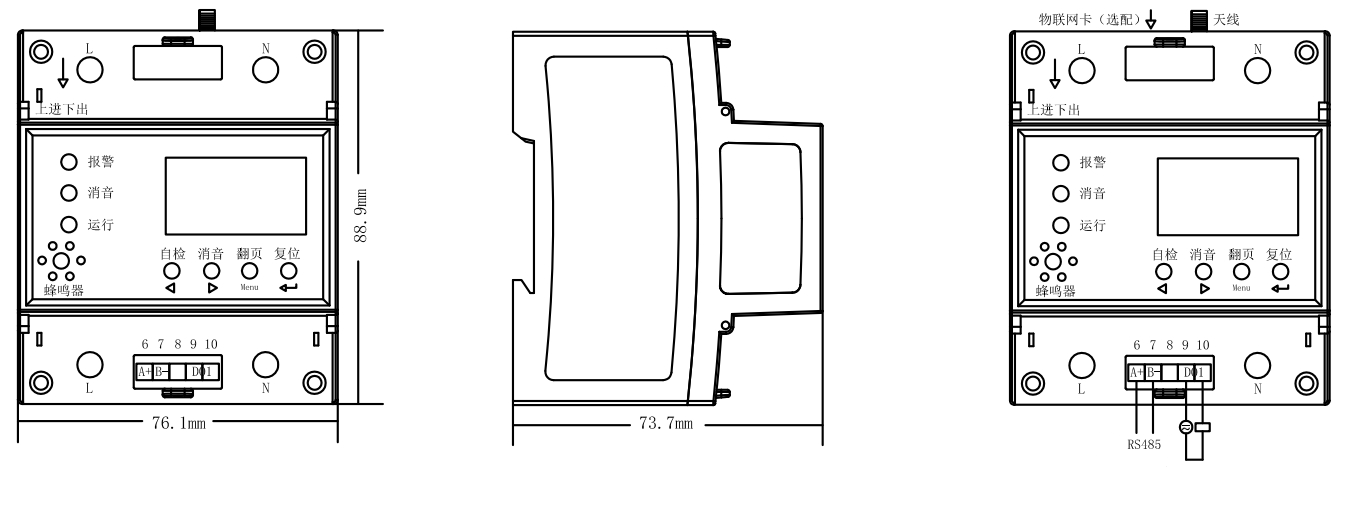

产品尺寸

技术指标

         辅助电源：信号取电220V±20%
         电压输入信号：AC 220V
         电压过负荷：持续1.2Un
         电流输入信号：直接接入:16A、32A、63A
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU或DL/T645协议，波特率默认为9600bps
                           NB-IoT/4G LTE Cat.1无线通信，支持全网通，Coap/UDP/TCP/MQTT等协议和定制协议
         测量精度：电压、电流0.2级，有功电能0.5S（C）级
         工作环境：温度-25~70℃、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV
