LQ系列智能电力仪表

产品概述

        LQ系列智能电力仪表可测量所有的常用电力参数，并具有电能计量、复费率计量、需量记录、电能质量分析、统计记录等功能，支持多种通信接口和协议，可扩展多路DI、DO、AO。适用于各种智能电力监控系统，广泛应用于工业、建筑、民用等供配电系统中。

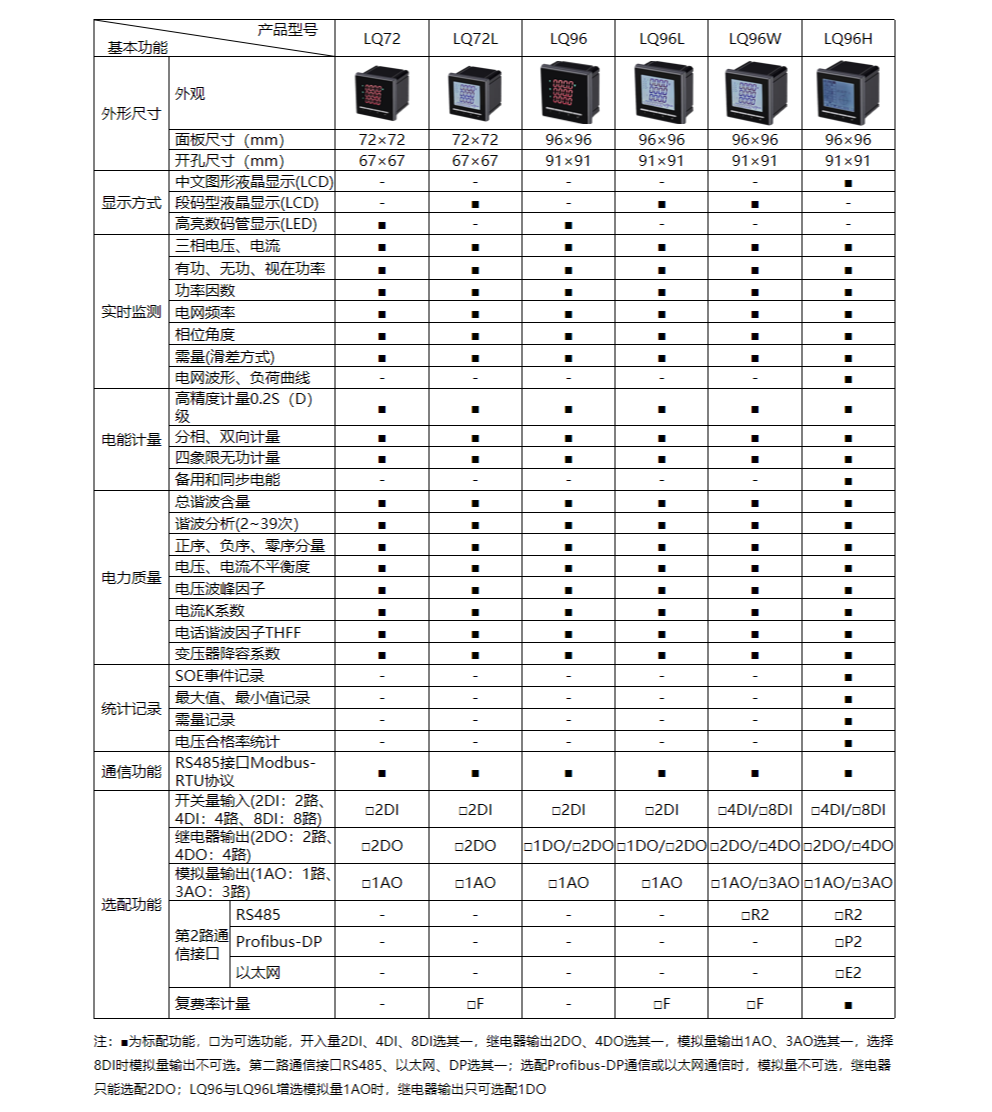

产品选型

产品尺寸

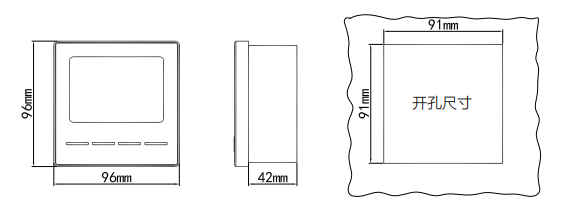

LQ96、LQ96L尺寸图：

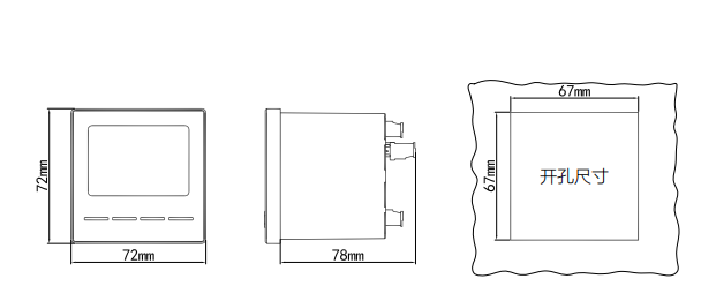

LQ72、LQ72L尺寸图：

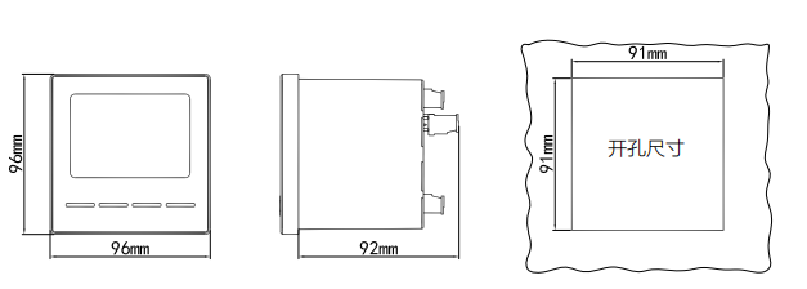

LQ96W、LQ96H尺寸图：

产品接线

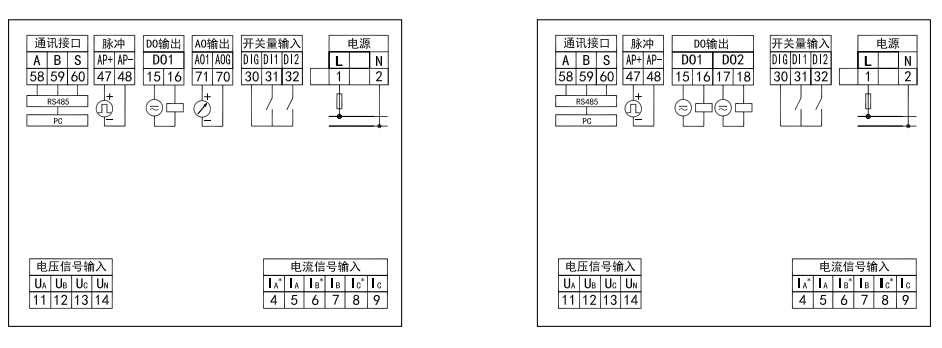

LQ96、LQ96L接线图：

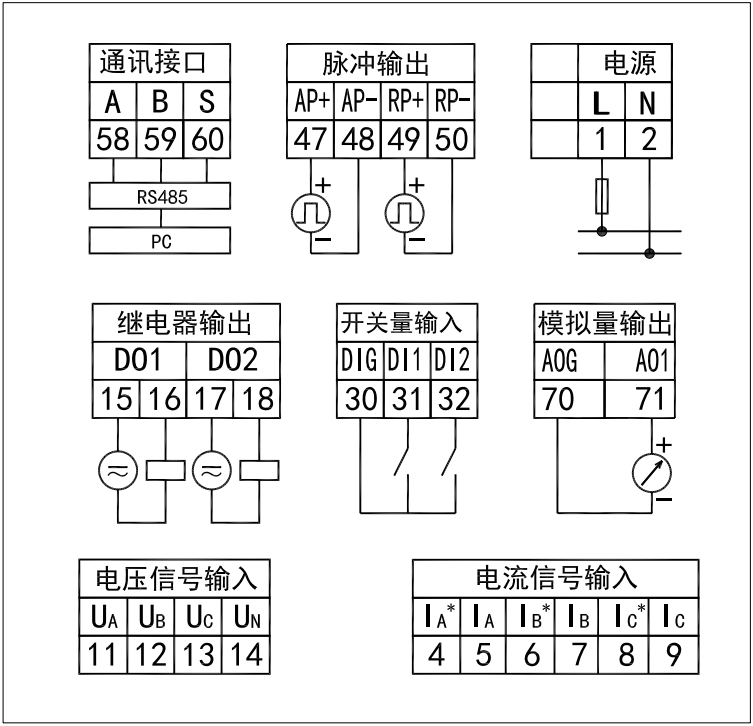

LQ72、LQ72L接线图：

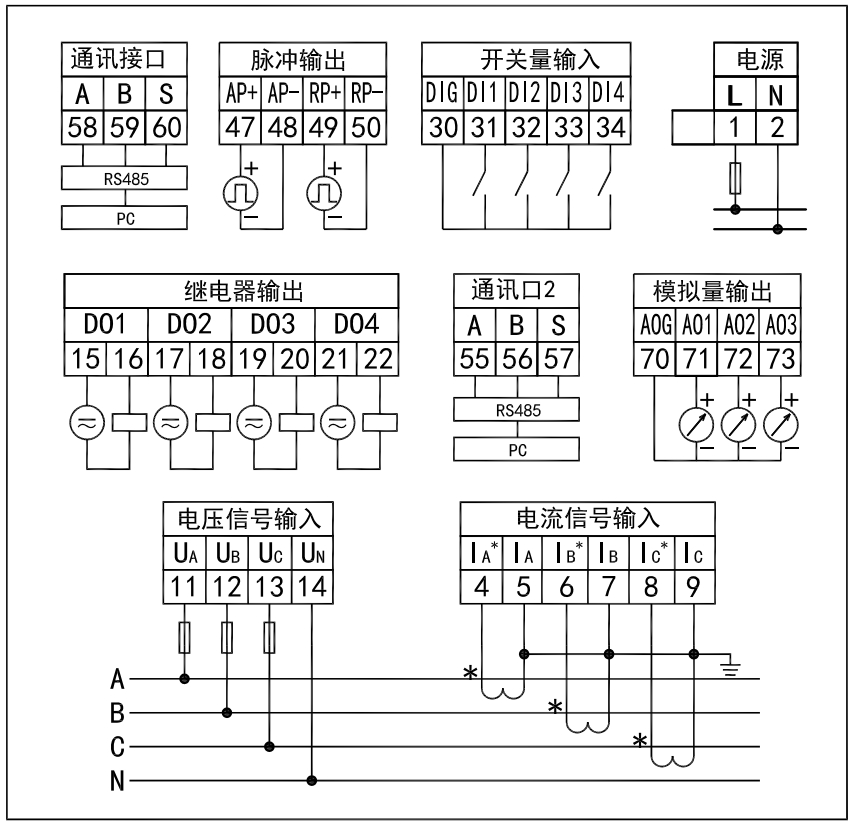

LQ96W、LQ96H接线图：

技术指标

         辅助电源：AC/DC 80~270V
         接线方式：三相三线、三相四线
         电压输入信号：AC 100V、AC 220V、AC 380V、AC690V（仅9型表）
         电压过负荷：持续1.2Un、瞬时2UN/1min
         电流输入信号：AC 1A、AC 5A
         电流过负荷：持续1.2In，瞬时10In/5s
         额定频率：45~65Hz
         通信方式：RS485接口，Modbus-RTU或DL/T645协议，波特率默认为9600bps(LQ96W、LQ96H可增选第二路RS485接口)
                           DP接口，Profibus-DP协议(LQ96H可增选DP接口)
                           以太网接口，Modbus-TCP协议(LQ96H可增选以太网接口)
         开关量输入：干接点(内置电源)，光耦隔离
         继电器输出：AC 250V/5A，DC30V/5A
         模拟量输出：4~20mA可编程，负载能力≤500Ω
         测量精度：电压、电流0.1级，有功电能0.2S（D）级
         工作环境：温度-25~70℃(液晶显示，数码管显示为-40~70℃)、相对湿度≤93%RH、海拔高度≤3200m
         贮存环境：温度-40~85℃、相对湿度≤93%RH
         产品耐压：信号、电源、输出≥2kV
