LQ-SVG系列静止无功发生器

产品概述

        LQ-SVG是领启智能自主研制的具有高性价比的新型动态无功补偿装置，是基于先进的电力电子技术开发的新产品。其产生的无功补偿电流可以快速地跟随负荷无功电流的变化而变化，同时滤除系统中的低次谐波，对电网无功功率、谐波实现动态无极补偿。

产品功能

         ①实时补偿，响应时间小于20ms，稳定快速的无功补偿效果
         ②电容感性(-1~1)无极补偿，PF=0.99无功补偿效果
         ③采用DSP+FPGA技术，动态响应时间小于20ms
         ④改进型DFT，自适应电网环境，有效避免系统震荡
         ⑤支持不平衡电流补偿、无功补偿及谐波滤除三种工作模式，且三种工作模式通过模式优先级设定
         ⑥具备各种软硬件保护功能，确保设备能可靠稳定运行

静止无功发生器工作原理

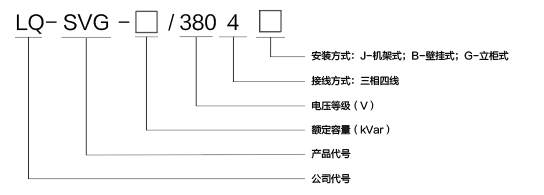

产品选型

技术指标

         额定电压：380V（-20%~+15%）
         频率：45~55Hz
         补偿模式：无功补偿、三相不平衡补偿、谐波补偿
         补偿谐波：2~13次
         谐波滤除率：>97%
         全响应时间：＜20ms
         保护功能：过压、欠压、过热、过流、短路等二十余种保护
         有功损耗：<2.5%
         CT安装位置：负载侧/电网侧 可选
         运行方式：单模块或多模块并联运行
         通信方式：RS485接口，Modbus-RTU协议
         上位机软件：所有参数可通过上位机设置
         故障报警：可记录500条报警信息
         散热方式：智能风冷
         噪声：＜60dB
         模块重量：10kg（30kVar）、20kg（≤75kVar）、35kg（≥100kVar）
         使用环境：温度：-10~45℃，相对湿度：<95%RH，无凝露
         海拔：＜3200m（1000米以上，每增加100米功率降低1%使用）
         防护等级：模块IP20+电子层IP54

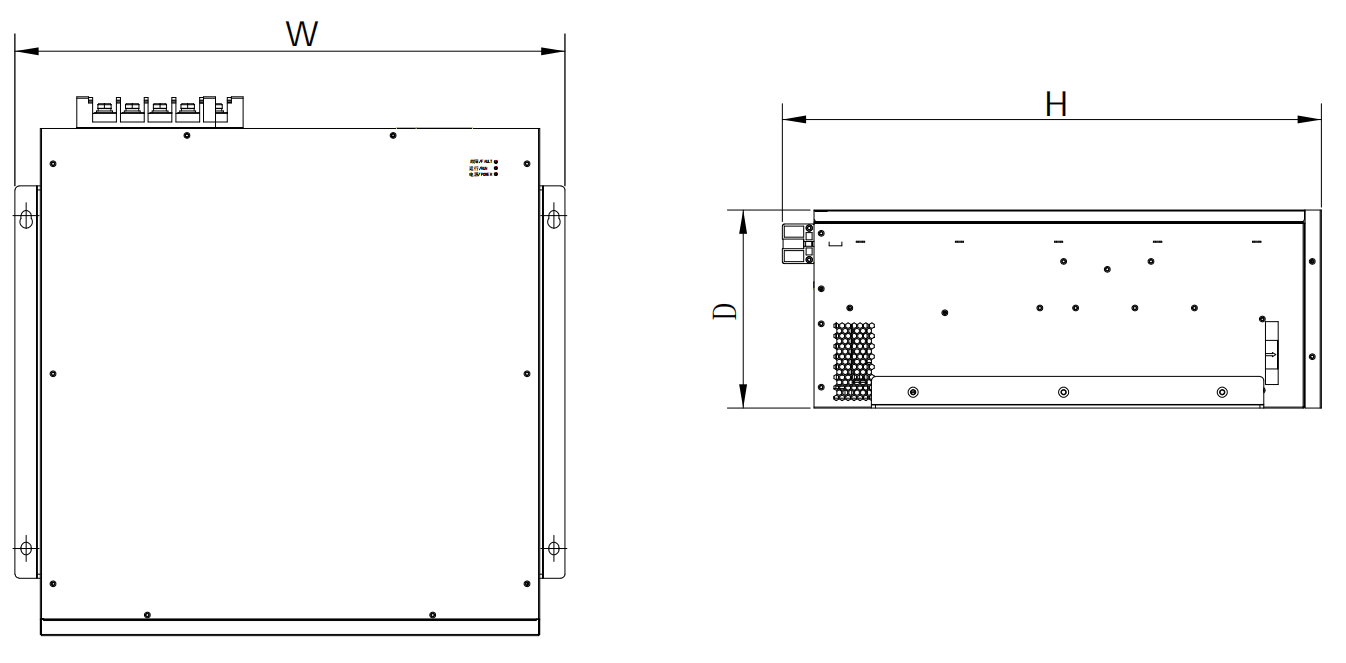

LQ-SVG-□A/3804□系列尺寸

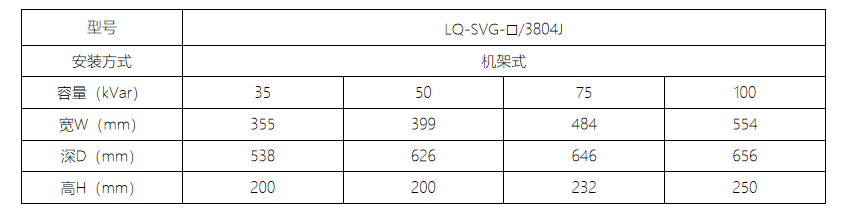

机架式模块外形尺寸

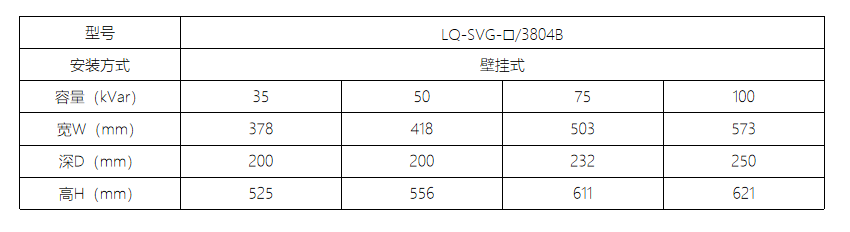

壁挂式模块外形尺寸（显示为增选功能）
