LQ-MK 无功补偿控制器

产品概述

        LQ-MK无功补偿控制器，采用全中文菜单，人机交互友好。控制器采用RJ45通信接口与本公司生产的各种智能电容配套使用，接线简便，运行可靠。

产品功能

         ①智能联网，网线直插，可自动和我公司智能电容实现组网
         ②数据测量，电压、电流、频率、功率因数、有功功率、无功功率、系统电压电流的各次谐波值及总畸变率
         ③保护功能，电压和谐波畸变率超限等保护，可迅速切除补偿回路，保护电容器
         ④采样方便，任意单相电流采样和全三相电流独立采样
         ⑤通信功能，提供1路RS485上行通信接口，Modbus-RTU通信协议

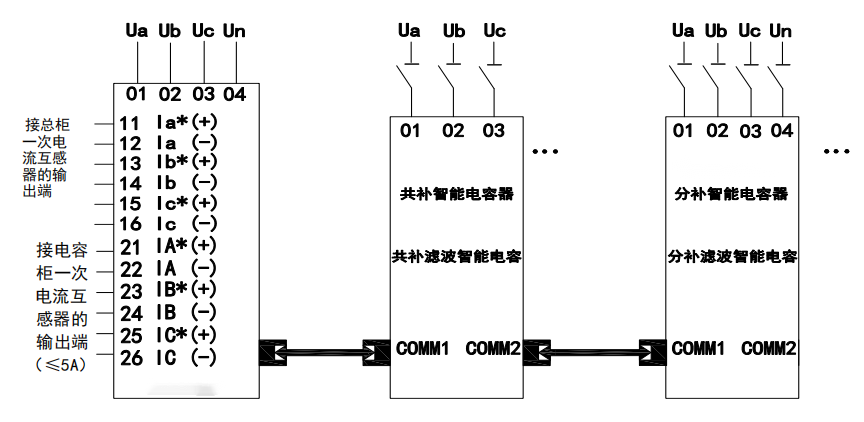

产品接线

技术指标

         辅助电源：采样电压取电，输入范围：AC 220V/380V±20%（660V定制），功耗：≤3VA
         工作频率：50Hz
         电压采样信号：AC 220V/380V
         电流采样信号：AC 5A
         测量精度：电压：0.5级，功率因数：1级，温度：±0.5℃
         控制对象：本公司所有类型智能电容，谐波抑制型智能电容等
         控制方式：通信控制，RJ45接口
         控制数量：三相补偿32台，分相补偿24台，可同时存在也可单独存在
         控制精度：功率因数：±0.01
         控制延时：0~180s可设置
         工作环境：温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
         贮存环境：温度：-40~85℃，相对湿度：≤93%RH
         产品耐压：信号、输出≥3kV

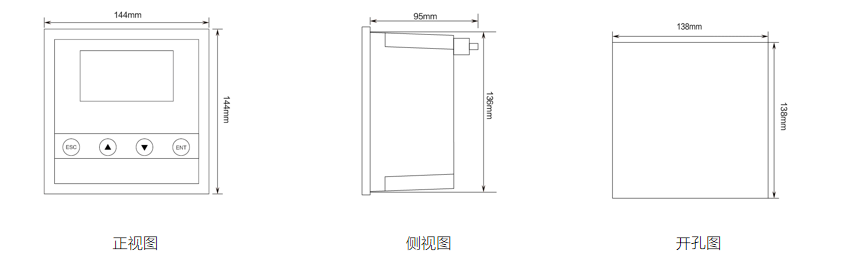

产品尺寸
