LQ-MC系列谐波抑制型智能电容

产品概述

        LQ-MC系列谐波抑制型智能电容可补偿容性无功，提升功率因数，并适用绝大多数用电现场。精制相互匹配的电容器、电抗器、投切开关、断路器四大组件，搭载智慧芯片及独创专利的脉动式负压散热系统智能补偿抑制谐波，保护全面运行可靠，功能丰富寿命长久。

产品功能

         ①模块式一体化设计，精制组件互相匹配，体积小巧安装快捷，接线简单维护方便
         ②电容器与串联电抗器空间隔离，电抗器热量不会对电容器产生辐射
         ③智能联网，网线直插，自动和控制器形成主从机结构，多台联网并机运行
         ④采用电容器外置的独创结构，可在柜内快速更换电容器
         ⑤过零投切，零压差时刻投入，零电流点切除，无涌流，无震荡，无冲击
         ⑥保护功能，电压越限、电容器超温时模块自动退出补偿回路

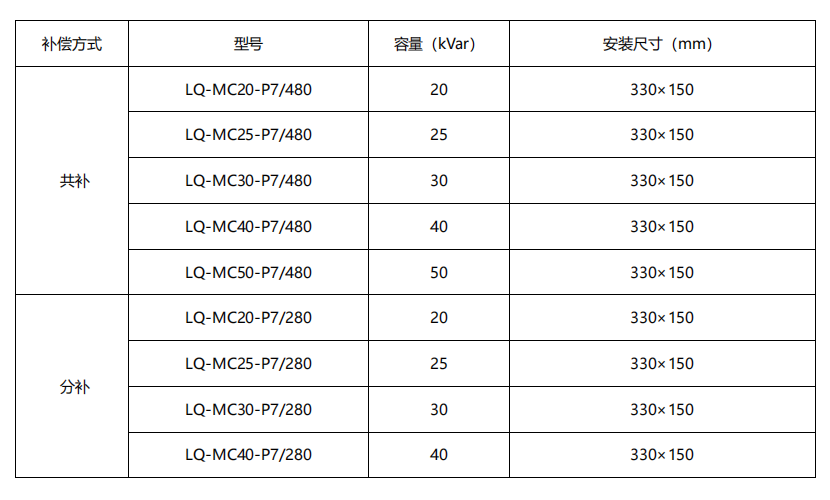

产品选型

技术指标

         额定电压：220V/380V±20%（660V定制），功耗：≤5VA
         频率：50Hz
         温度测量精度：±0.5℃
         投切允许次数：≥120万次（带电容投切）
         投切开关耐压：≥3000V
         电容器运行衰减率：≤2%/年
         电容器投切衰减率：≤0.1%/万次
         整机无故障运行时间：≥50000小时
         电容组间延时：1~180s（可设定）
         电容投切时隔：≥90s
         通信控制数量：三相补偿32台，分相补偿24台，可同时存在也可单独存在
         产品耐压：≥3000V
         工作环境：温度：-25~55℃，相对湿度：≤93%RH，海拔：≤3200m
         贮存环境：温度：-40~85℃，相对湿度：≤93%RH

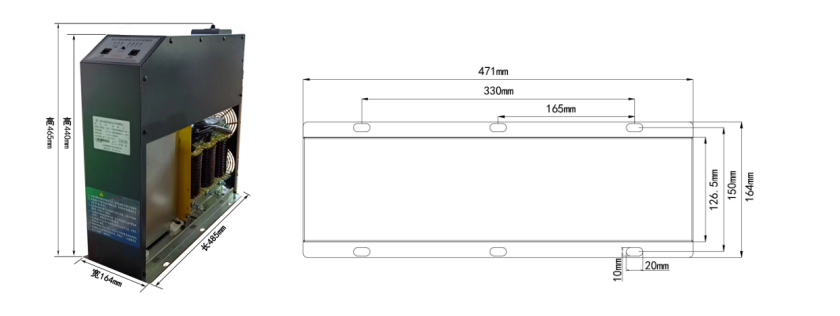

产品尺寸

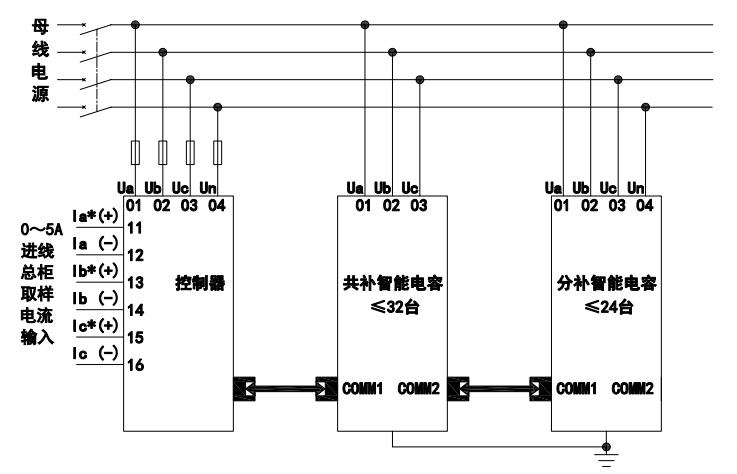

产品接线
