LQ-M系列谐波抑制型智能电容

产品概述

        LQ-M系列谐波抑制型智能电容使用相互匹配的电容器、电抗器、投切开关、断路器四大组件，搭载智能芯片及新型技术的脉冲式负压散热系统，用来智能补偿无功并抑制谐波，也适用于各种需要补偿容性无功，提升功率因数，抑制谐波的用电场合。

产品功能

         ①多种补偿，每台模块可选单路共补、双路共补、单路分补等方式
         ②过零投切，零压差时刻投入，电流过零点切除，无涌流、无震荡、无冲击
         ③智能联网，网线直插，自动和控制器形成主从机结构，多台联网并机运行
         ④保护功能，电压越限、电容器超温时模块自动退出补偿回路
         ⑤负压散热，电抗器采用无骨架设计，配合脉冲式负压散热系统，对流冷却，使电抗器温升不超过20K

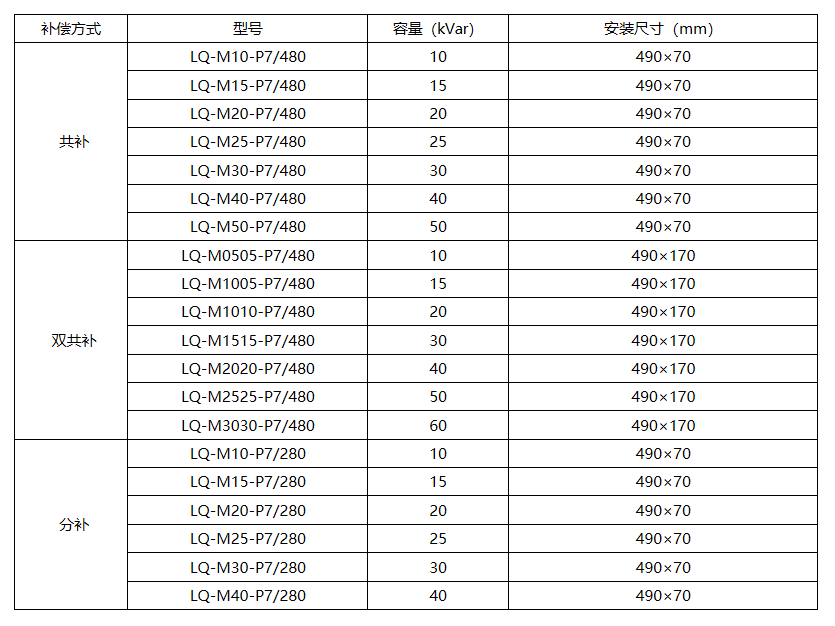

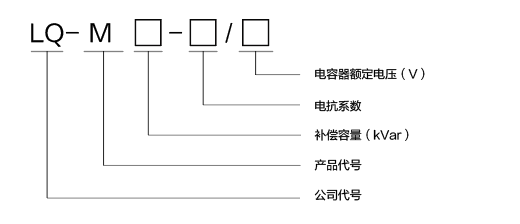

产品选型

技术指标

         额定电压：220V/380V±20%（660V定制），功耗：≤5VA
         频率：50Hz
         温度测量精度：±0.5℃
         投切允许次数：≥120万次（带电容投切）
         投切开关耐压：≥3000V
         电容器运行衰减率：≤2%/年
         电容器投切衰减率：≤0.1%/万次
         整机无故障运行时间：≥50000小时
         电容组间延时：1~180s（可设定）
         电容投切时隔：≥90s
         通信控制数量：三相补偿32台，分相补偿24台，可同时存在也可单独存在
         产品耐压：≥3000V
         工作环境：温度：-25~55℃，相对湿度：≤93%RH，海拔：≤3200m
         贮存环境：温度：-40~85℃，相对湿度：≤93%RH

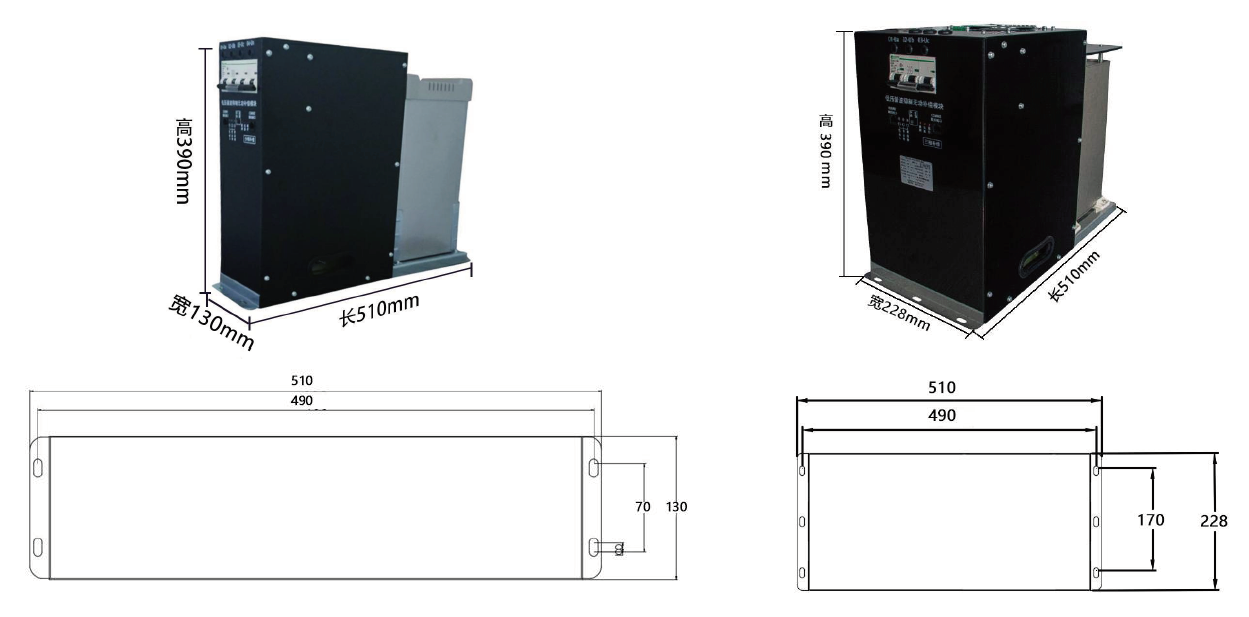

产品尺寸

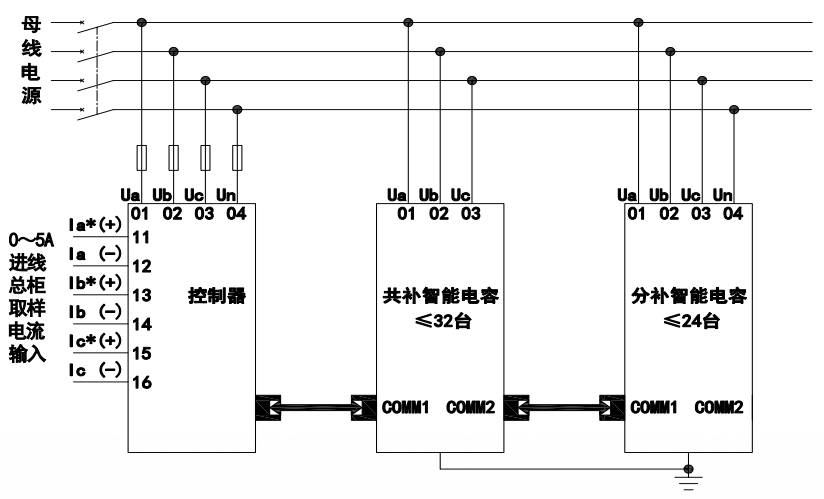

产品接线
