LQ-DK系列智能动态补偿开关

产品概述

        LQ-DK系列智能动态补偿开关采用现代电力电子技术，由大功率反并联晶闸管模块、光电隔离电路、触发电路、保护电路、散热装置等组成。用于低压400V/690V系统容性负载的通断控制，无冲击涌流，无过压工作时无噪音。

产品功能

         ①快速投切，响应时间小于20ms，满足频繁投切控制场合
         ②过零投切，零电压投入，零电流切除，对电容冲击小，延长了电容使用寿命
         ③智能散热，自带散热风扇，并实现风扇自动控制
         ④智能诊断，可自动判断开关的故障、电压缺相等问题
         ⑤使用寿命，达10万小时以上，免维护
         ⑥状态指示，LED灯显示投入、切除状态等信息

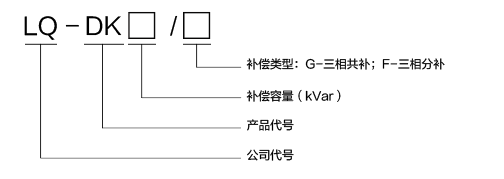

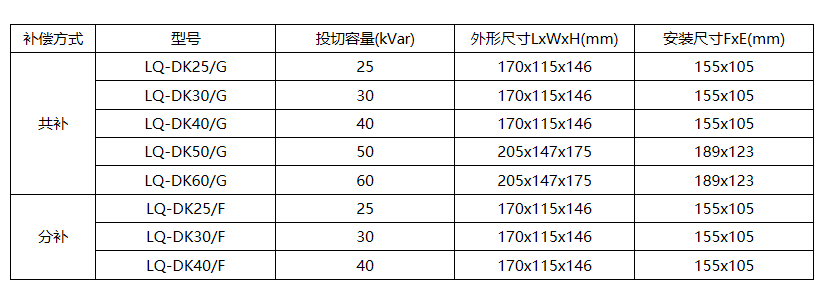

产品选型

技术指标

         额定电压：低压系统450V及以下
         控制电容：≤100kVar
         控制方式：电平控制，与我司LQ-CXK-24D控制器配套使用
         投切时间：≤20ms
         投切次数：100万次
         冷却方式：主动风冷
         工作环境：温度：-25~50℃，相对湿度：≤90%RH，海拔：≤2000m
         贮存环境：温度：-40~85℃，相对湿度：≤90%RH
         接点耐压：≥1600V

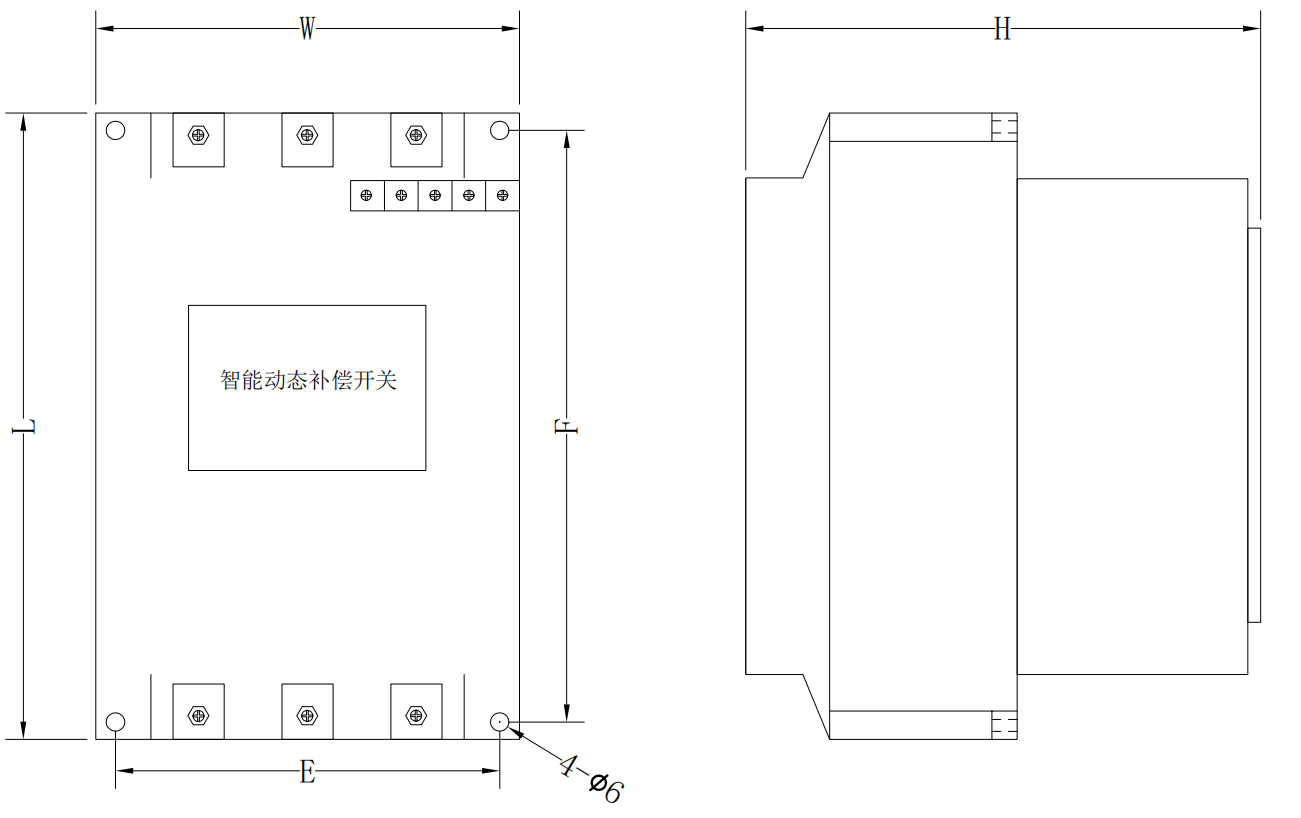

产品尺寸

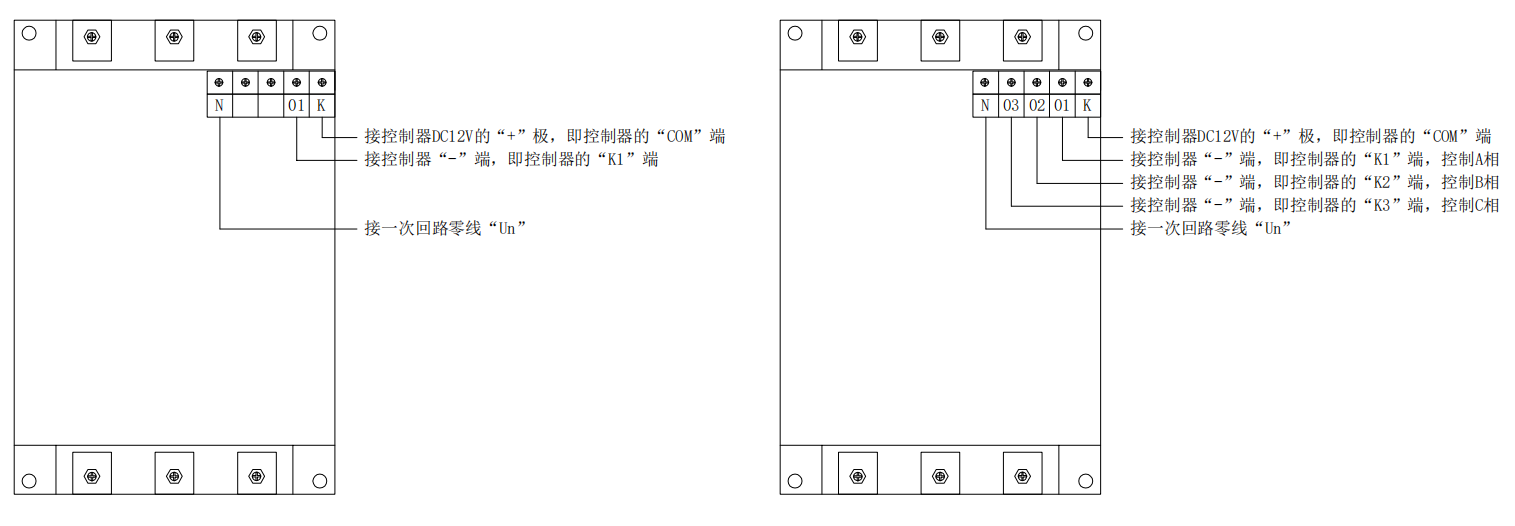

产品接线
