LQ-CXK 无功补偿控制器

产品概述

        LQ-CXK无功补偿控制器功能全面、安装使用灵活、中文菜单提示、操作方便。该控制器还具有RS485通信接口，配置Modbus通信协议，可与工业现场控制联机，上传数据下发控制，实现用户对电容的控制和管理。

产品功能

         ①控制功能，静态投切18路控制输出，动态投切24路控制输出
         ②共分控制，共、分补混合补偿控制，分补路数可设置
         ③数据测量，电压、电流、频率、功率因数、有功功率、无功功率、系统电压电流的各次谐波值及总畸变率
         ④保护功能，电压和谐波畸变率超限等保护，可迅速切除补偿回路，保护电容器
         ⑤通信功能，提供1路RS485上行通信接口，Modbus-RTU通信协议
         ⑥状态指示，可显示电容投切状态

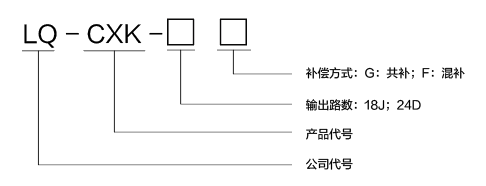

产品选型

技术指标

         辅助电源：AC 220V±20%（660V定制），功耗：12W
         工作频率：50Hz
         电压采样信号：AC 220V±20%
         电流采样信号：AC 0~5A
         控制数量：18路/24路
         控制延时：0~180s可设置
         工作环境：温度：-25~70℃，相对湿度：≤90%RH，海拔：≤2000m
         贮存环境：温度：-40~85℃，相对湿度：≤90%RH
         产品耐压：信号、输出≥3kV

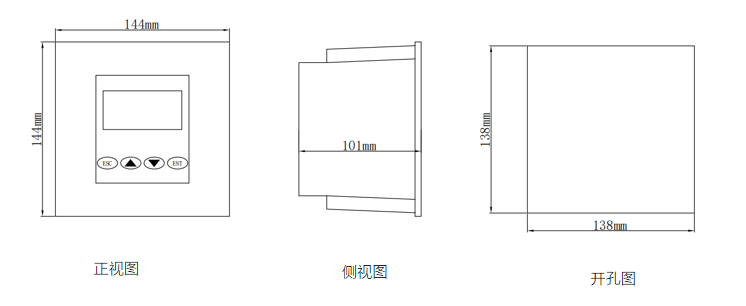

产品尺寸

产品接线

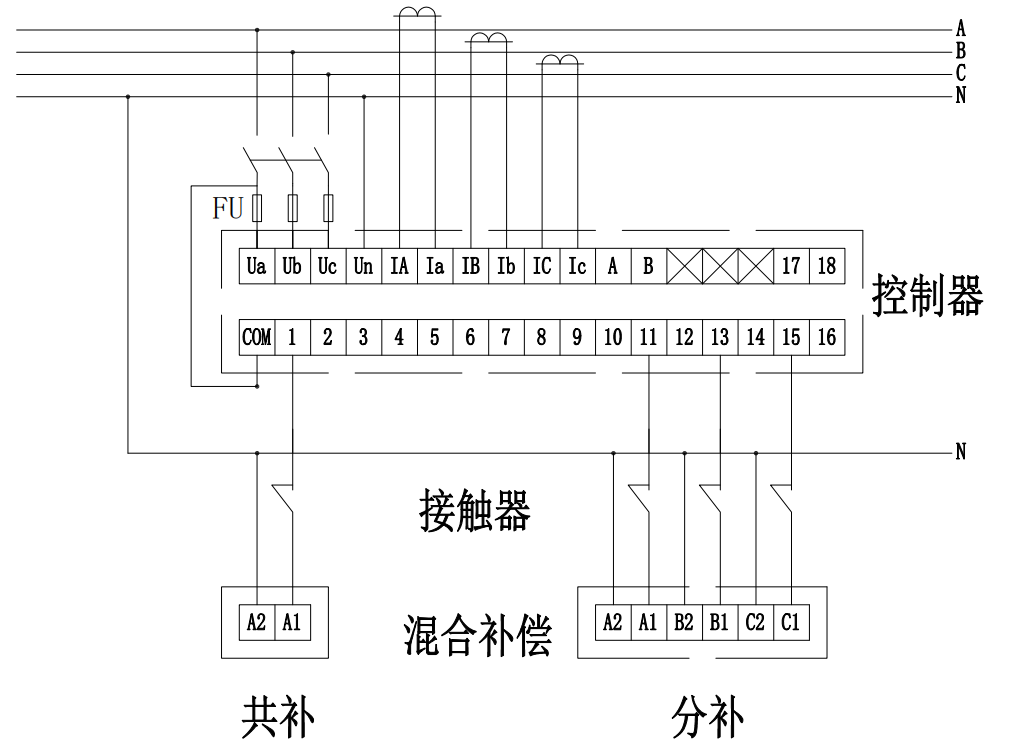

        接触器投切典型接线图：

        注：具体接线详见产品使用手册
