LQ-CX系列电容电抗组件

产品概述

         LQ-CX系列列电容电抗组件由不同电抗率的电抗器和干式防爆电力电容经过科学配置，组成不同电压、电量及电抗率的补偿单元。电抗器电抗率分为针对5、7次谐波的7%电抗器和针对3次谐波的14%电抗器。该无功补偿组件用于0.4kV、50Hz低压配电系统中，可提高功率因数、改善电能质量、降低线损和节约能源。

产品功能

         ①补偿无功，提高功率因数，抑制谐波，改善电能质量
         ②电容器具有防爆设计，安全可靠性高
         ③电抗器具有温度保护输出接口

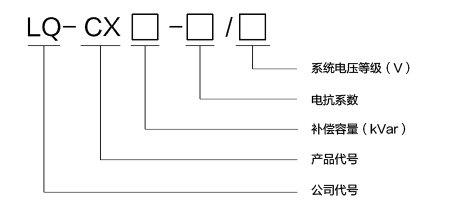

产品选型

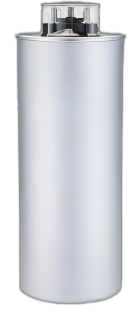

自愈式电力电容

产品特点

         ①高密封性，外壳一次拉伸，底部无接头，密封好不渗漏
         ②防爆设计，采用顶部拉断式压力保护片，故障拉断迅速，安全性高
         ③安装方便，底部单螺旋柱安装，简单方便
         ④同轴卷绕，电容采用单元件方式，同轴卷绕，每台只有3只元件，容量一致性好
         ⑤过流设计，电容元件喷金端面层厚，喷金面积大，能通过较大谐波电流，发热少
         ⑥高散热性，外壳与电容元件的空隙填充干式介质，能快速传导电容元件产生的热量
         ⑦超低损耗，内部接线短，元件喷金层大且厚，减少有功损耗，交流损耗不超过0.3%

技术指标

         额定电压：0.25kV、0.3kV、0.48kV、0.525kV等
         额定容量：单个50kVar
         电容量容差：-2～3％
         损耗角正切：tgδ≤0.1％
         极间耐压：2.15倍额定电压2秒，无永久击穿或闪络
         极壳耐压：AC 3500V 10s
         允许电压：1.1倍电压时，长期运行；1.15倍电压时，每24小时不超过30分钟；1.2倍电压时，不超过15分钟（持续）；1.3倍电压时，不超过1分钟
         允许电流：允许在不超过1.3倍额定电流下运行
         放电器件：内置放电电阻，电容器切断电源后放电1分钟降压至50V以下
         工作环境：温度：-25~60℃，相对湿度：≤93%RH，海拔：≤3200m

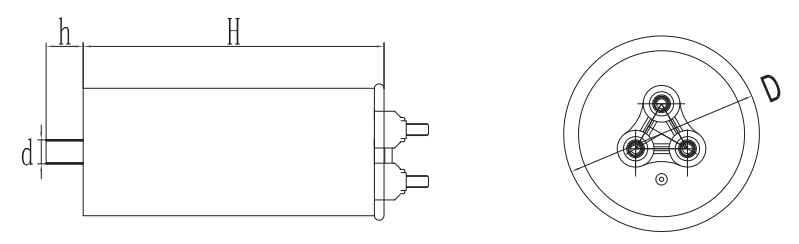

产品尺寸

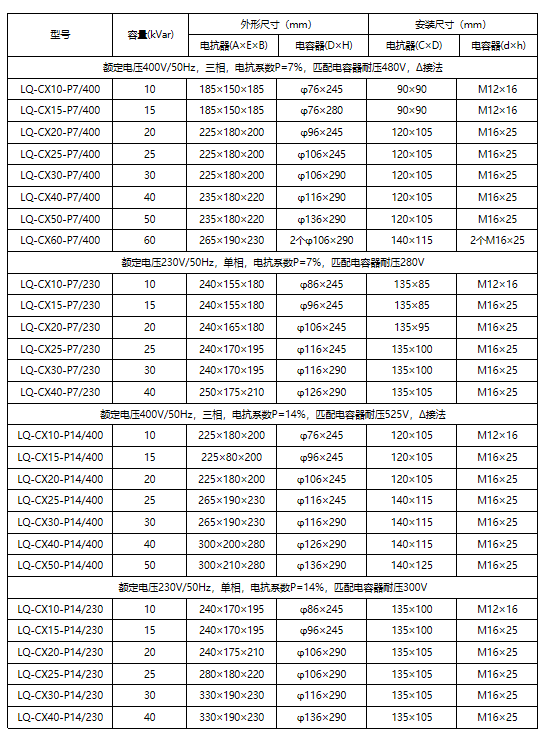

注：具体尺寸见产品选型表

电抗器

产品特点

         ①高绝缘，H级漆包线、H级绝缘树脂浸渍，对地绝缘3kV
         ②低噪声，高真空度浸漆，高温烘烤干燥，整机紧密结合，噪声不超过40dB
         ③强散热，优化结构设计，上下空气对流，整机额定温升不超过50K
         ④高性能，紧固件采用无磁性材料，具有较高的品质因数，较好的滤波效果
         ⑤低电密，采用低电流密度设计，导线发热少
         ⑥高散热性，外壳与电容元件的空隙填充干式介质，能快速传导电容元件产生的热量
         ⑦低磁密，采用低磁通密度设计，保证高频谐波电流的通过，铁芯振动小，发热少

技术指标

         额定电压：0.25kV、0.3kV、0.48kV、0.525kV等
         绝缘等级：K级
         温升：≦70K
         噪音：≤48dB
         温控端子：配有温度控制端子，125℃过热动作，闭点变开点
         电抗率：7%，14%或其它电抗率也可提供
         工作环境：温度：-25~60℃，相对湿度：≤93%RH，海拔：≤3200m
         产品耐压：线圈间≥4kV

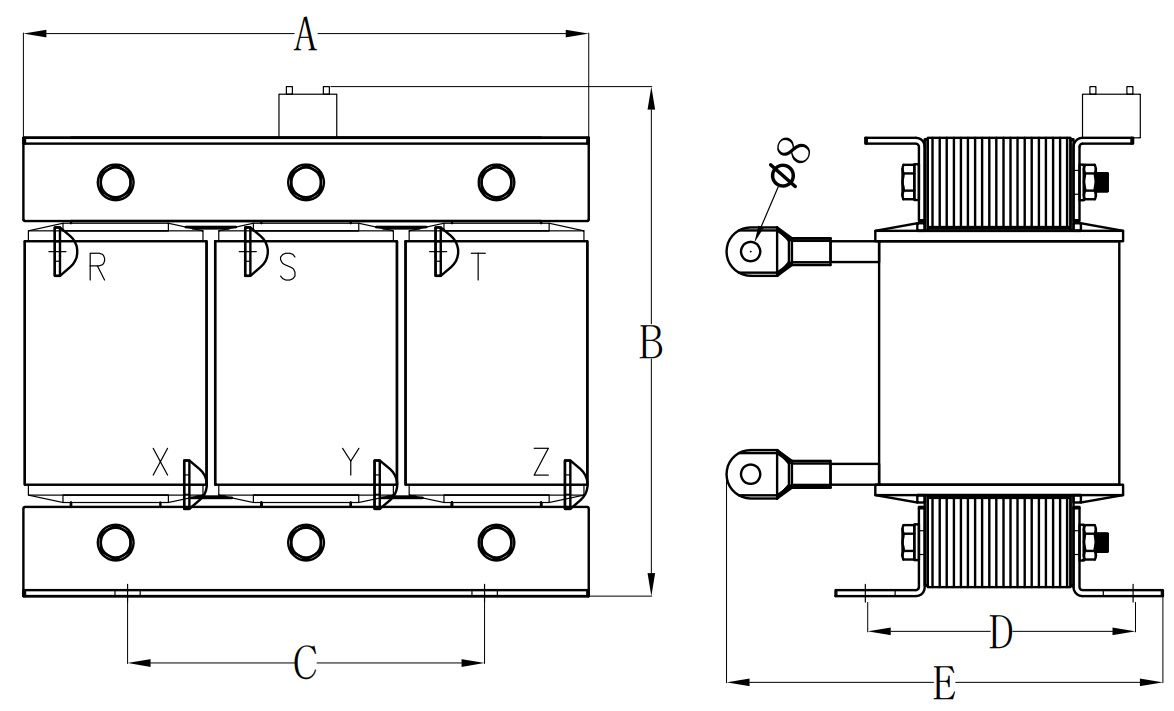

产品尺寸

注：具体尺寸见产品选型表
