LQ-APF系列有源滤波器

产品概述

        LQ-APF有源滤波器是领启智能自主开发研制的一种用于动态抑制电力谐波和补偿无功功率的新型电子设备。该装置采用滑窗迭代式傅里叶重复控制算法，通过实时检测由非线性负载产生的电流波形，分离出谐波成分，将其反向，将大小相等、方向相反的谐波电流注入电网中，实现滤除谐波的功能。另外，该设备可以提供无功补偿电流，用于改善电能质量、提高供电设备效率、降低电网损耗。

产品功能

         ①可同时滤除2~50次谐波，也可以滤除指定次谐波
         ②电容感性(-1~1)无极补偿，PF=0.99无功补偿效果
         ③采用DSP+FPGA技术，动态响应时间小于20ms
         ④改进型DFT，自适应电网环境，有效避免系统震荡
         ⑤具备各种软硬件保护功能，确保设备能可靠稳定的运行

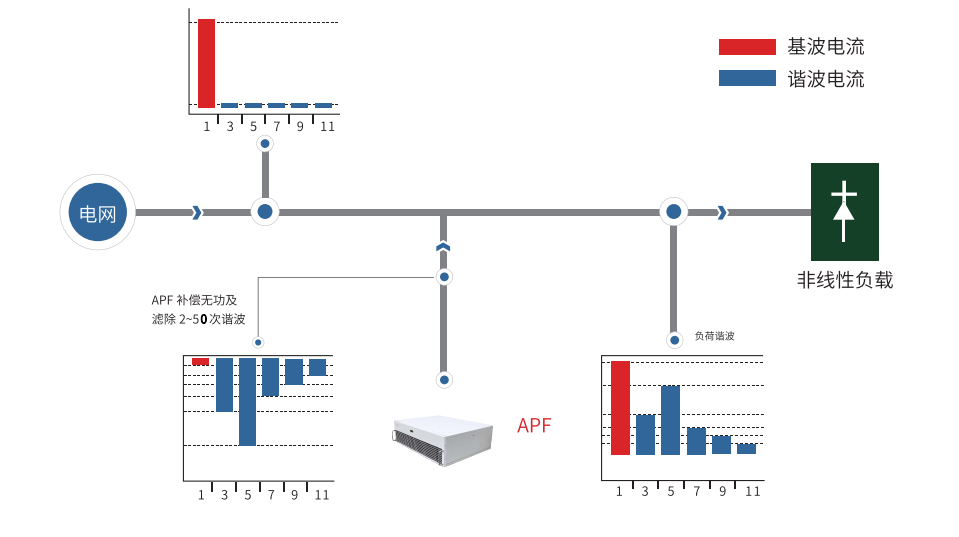

有源滤波器工作原理

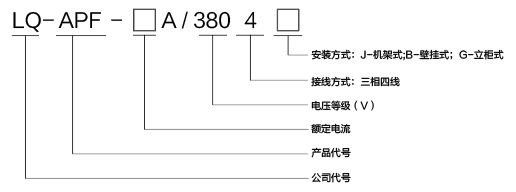

产品选型

技术指标

         额定电压：AC 380V（-20%~+15%）
         频率：45~55Hz
         补偿谐波：2~50次
         谐波滤除率：>97%
         全响应时间：<20ms
         补偿模式：谐波补偿、无功补偿、三相不平衡补偿
         保护功能：过压、欠压、过热、过流、短路等二十余种保护
         有功损耗：<2.5%
         CT安装位置：负载侧/电网侧 可选
         运行方式：单模块或多模块并联运行
         通信方式：RS485接口，Modbus-RTU协议
         上位机软件：所有参数可通过上位机设置
         故障报警：可记录500条报警信息
         散热方式：智能风冷
         噪声：＜60dB
         模块重量：10kg（30A）、20kg（≤75A）、35kg（≥100A）
         使用环境：温度：-25~45℃，相对湿度：＜95%RH，无凝露
         海拔：＜3200m（1000米以上，每增加100米功率降低1%使用）
         防护等级：模块IP20+电子层IP54

LQ-APF-□A/3804□系列尺寸

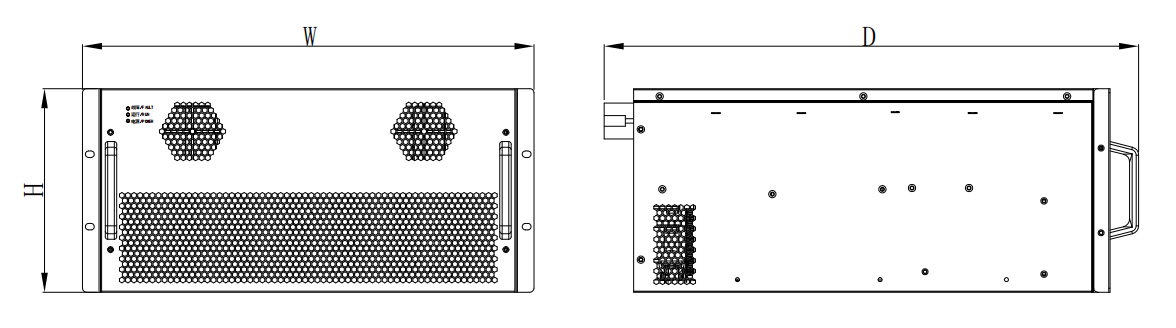

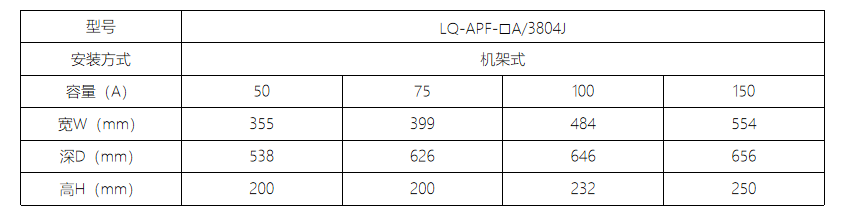

机架式模块外形尺寸

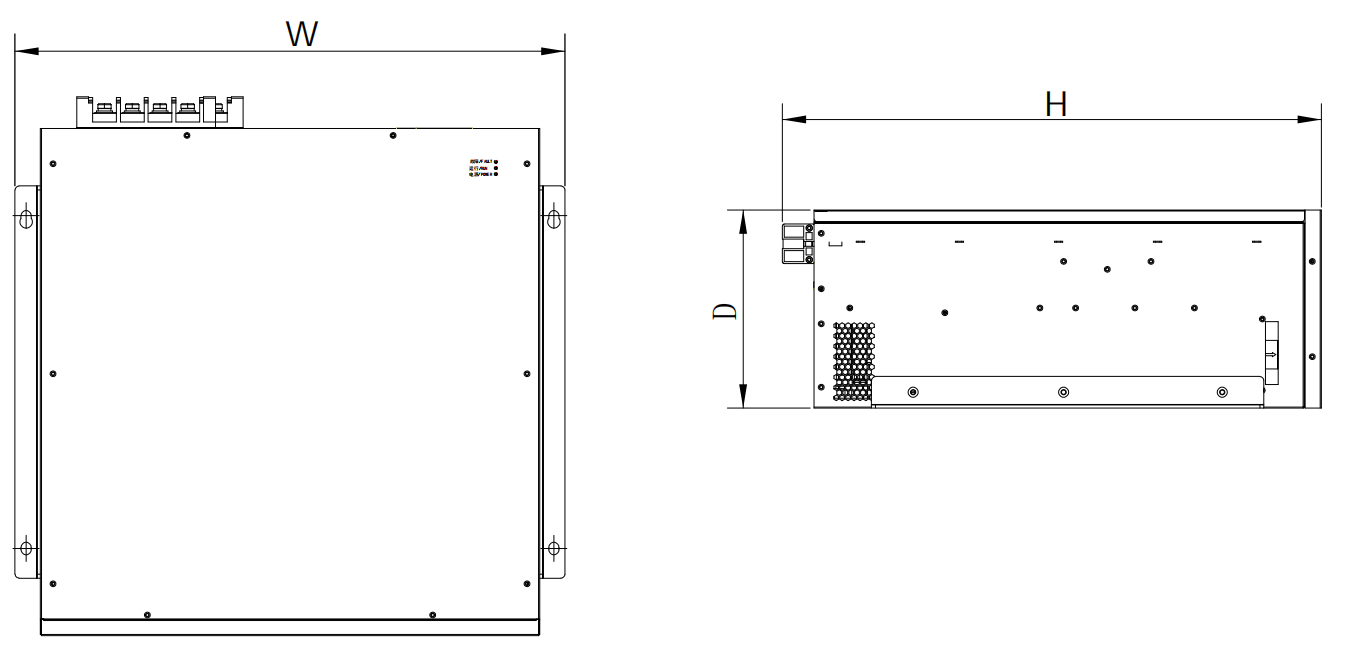

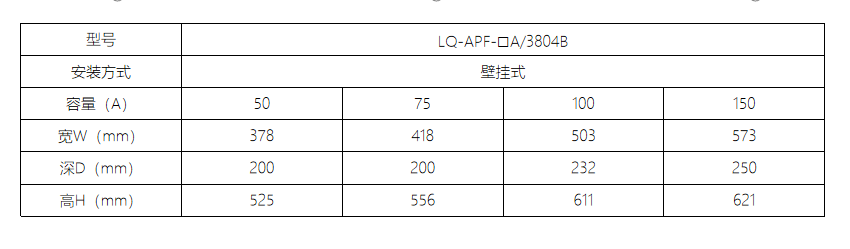

壁挂式模块外形尺寸（显示为增选功能）
