DDZ125/DTZ345系列单相/三相导轨式多功能电能表

产品概述

         DDZ125/DTZ345系列导轨式多功能电能表能准确测量各种重要电力参数，如电压、电流、功率、频率、有功电能、正向电能和反向电能等，支持RS485接口通信。适用于各种智能电力监控系统，产品广泛应用于工业、建筑、民用等配电系统末端计量。

产品功能

         ①电压、电流、功率实时电气参数设置
         ②双向电能计量，准确度等级1.0（B）级
         ③1路RS485通信，支持Modbus-RTU通信协议

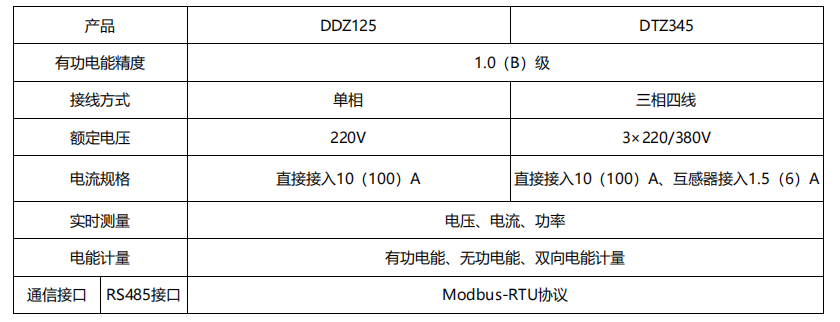

产品选型

产品尺寸

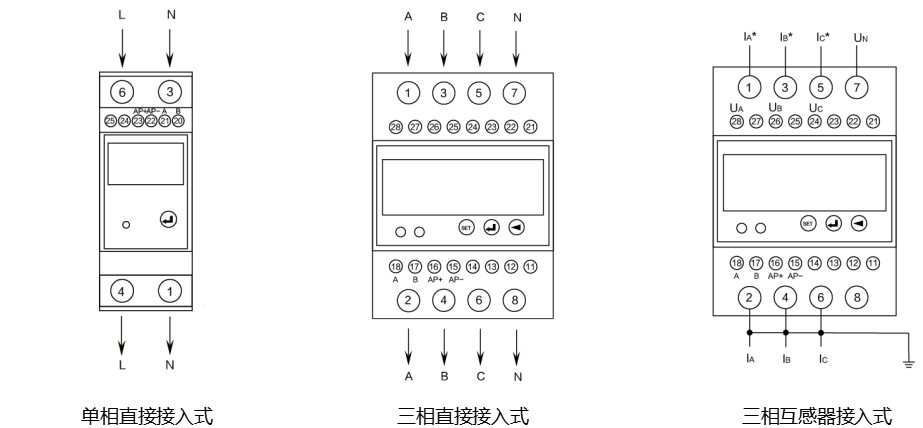

产品接线

技术参数

         接线方式：单相，三相四线
         额定电压：单相：220V；三相：3×220/380V
         工作电压范围：0.7Un~1.2Un          频率：50Hz
         电流规格：单相：直接接入10（100）A，三相：直接接入10（100）A、互感器接入1.5（6）A
         电压线路功耗：≤2VA
         电流线路功耗：≤1VA
         测量精度：电流、电压：0.5级，有功电能：1.0（B）级
         通信方式：RS485接口，Modbus-RTU协议，波特率默认为9600bps
         工作环境：温度：-25~55℃，相对湿度：≤93%RH，海拔：≤3200m
         贮存环境：温度：-25~70℃，相对湿度：≤93%RH
